Black Lion Audio PBR TRS-BT

Vaše kvalitní studiové i domácí přístroje vyžadují kvalitní propojení. Black Lion Audio se ultimátně kvalitnímu zvuku věnuje už léta. Proto přináší na trh nové PBR patchbaye – propojovací panely pro použití jak ve studiu, tak i v divadlech a jiných profesionálních zvukových instalacích.

Každý patchbay PBR používá vysoce kvalitní kovové konektory s pozlacenými kontakty. Tak je zajištěno naprosto spolehlivé propojení vašich přístrojů. Černě eloxovaný hliníkový přední panel a kovové tělo dodává patchbayům série PBR elegantní sofistikovaný vzhled a spolu s bytelnými konektory zabezpečuje mechanickou odolnost a dlouhou životnost.

PBR TRS-BT

je patchbay určený k propojování přístrojů a kabelových rozvodů pomocí konektorů TRS 6,3 mm (velký symetrický jack). Navíc je opatřen rozhraním Bluetooth® pro začlenění zvuku z přenosných zařízení do vašeho audio řetězce. K propojení lze použít kvalitní symetrické patch kabely nebo standardní symetrické TRS kabely. Patch panel je proveden ve formátu 19“ 1U.

Bluetooth® modul

PBR TRS-BT je vybaven Bluetooth® modulem pro integraci mobilních zařízení do profesionálního audio řetězce. Proto je modul vybaven nejnovějšími bezeztrátovými kodeky. Po spárování pomocí tlačítka na předním panelu se objeví stereofonní zvukový signál připojeného zařízení na dvou konektorech TRS 6,3 mm na zadním panelu označených BT LEFT a BT RIGHT. K napájení modulu slouží adaptér s konektorem USB-C, který je součástí dodávky.

*Na úroveň signálu může mít vliv nastavení hlasitosti na připojeném mobilním zařízení. Pro podrobnější informace prostudujte jeho uživatelský návod.

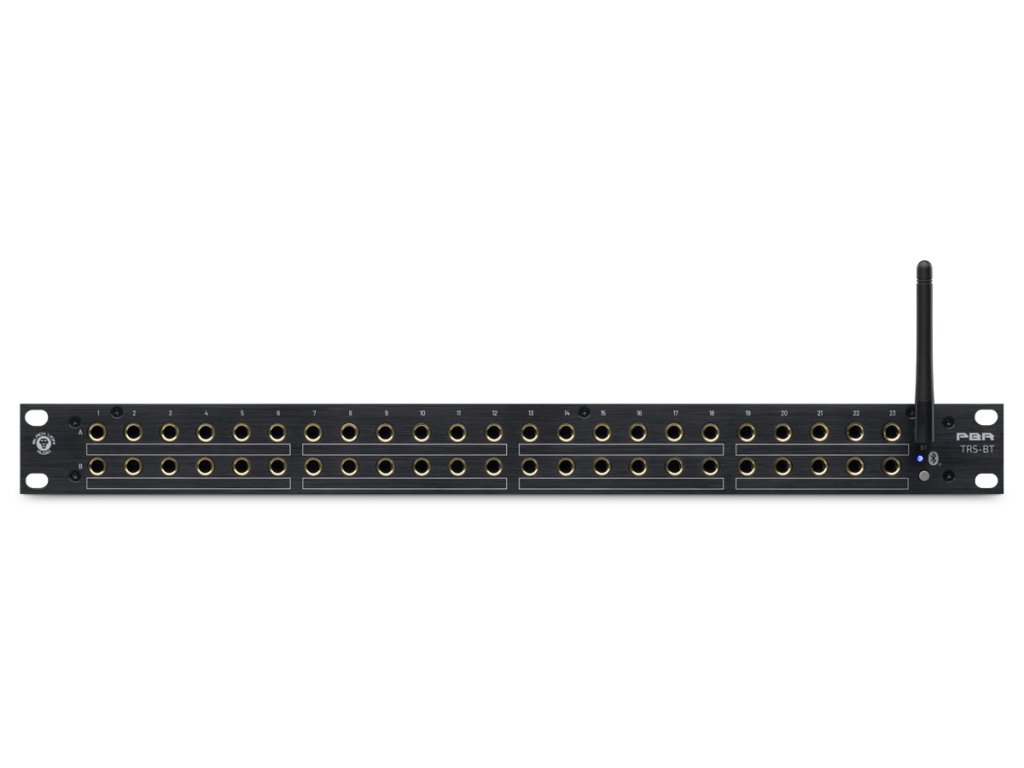

přední panel
Patchbay TRS má na předním panelu 46 TRS 6,3 mm konektorů ve dvou řadách A a B (2x 23) označených 1 - 23. Pro větší přehlednost jsou graficky sdruženy po šesti s polem pro popis (poslední je pětice). V pravé části předního panelu se nachází Bluetooth® anténa pro příjem signálu z mobilního zařízení a pod ní tlačítko párování. Hliníkový přední panel je opatřen bočními úchyty pro instalaci do 19“ racku.

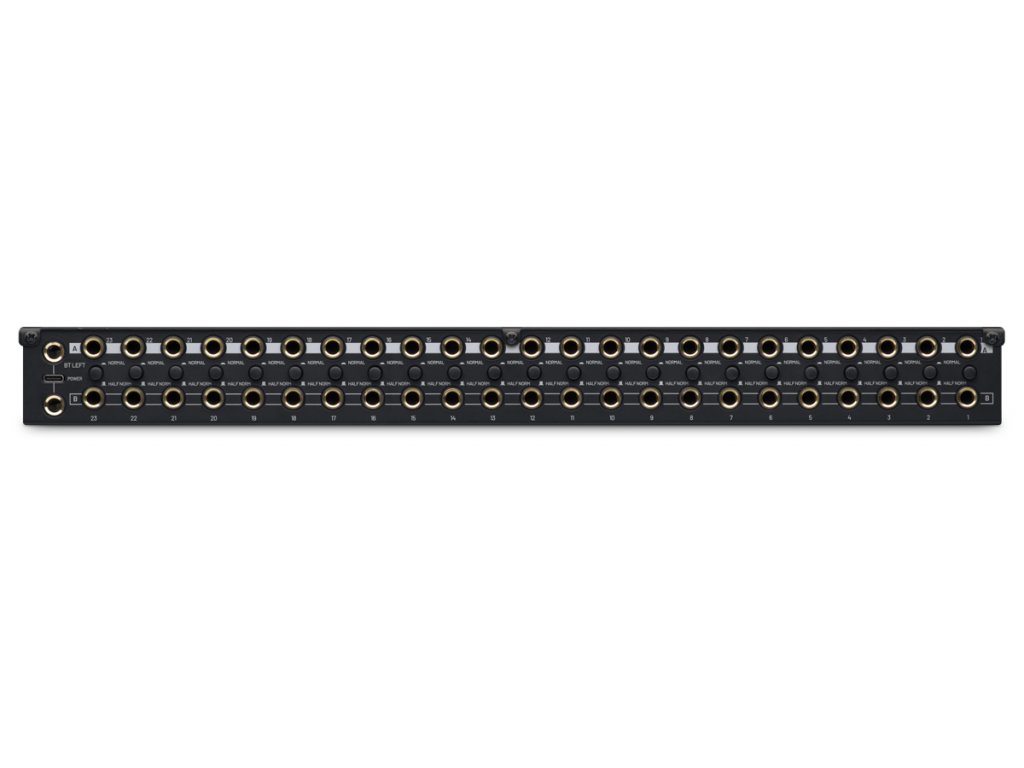

zadní panel
I na zadním panelu je 46 konektorů TRS 6,3 mm ve dvou řadách A a B, které odpovídají konektorům na předním panelu. Pomocí přepínače lze pro každou dvojici konektorů A-B nastavit mód Full-Normal nebo Half-Normal.**
V levé části je dvojice TRS konektorů, na nichž se nachází stereofonní zvukový signál z připojeného Bluetooth® zařízení. Mezi konektory je umístěn USB-C konektor pro připojení napájení Bluetooth® modulu. Ten je součástí balení.

vlastnosti:

• počet konektorů: 2x 46 + 2
• typ konektorů: TRS 6,3 mm – pozlacené kontakty
• počet propojovacích bodů: 46
• přepínání módů: Full-Normal a Half-Normal*
• eloxovaný hliníkový přední panel
• bytelné kovové šasi
• vysoká mechanická odolnost a spolehlivost
• dlouhá životnost
• rozměry: 48,5 x 4,5 x X cm (Š x V x H)
• šířka, výška: 19”, 1U
• hmotnost: X kg

----------------------------------------------------------------------------

**Módy propojení konektorů

Ve většině případů je užitečné horní řadu A použít pro výstupy a dolní B pro vstupy.

Full-Normal mód
zadní konektory A-B jsou propojeny – výstup je propojen s příslušným vstupem.
Přední panel: Pokud se do kteréhokoli z obou konektorů zasune kabel, propojení se přeruší.

Je ideální např. k propojení párového kabelu se vstupy mixážní konzole.

Half-Normal mód
zadní konektory A-B jsou propojeny – výstup je propojen s příslušným vstupem.
Přední panel: Při zapojení kabelu do horního konektoru A propojení zůstává, při zapojení kabelu do spodního konektoru B se propojení přeruší.

Je vhodný pro rozbočení signálu k více vstupům – výstup efektového procesoru do mixu i poslechu, přivedení sběrnice Aux k více sluchátkovým distributorům apod.
