PBR TT LIT

je profesionální patchbay s displejem určený k propojování přístrojů a kabelových rozvodů pomocí konektorů TT 4,4 mm (bantam jack) a DB25. K propojení lze použít kvalitní symetrické TT bantam patchkabely a break out kabely s konektorem DB25. Pro každou dvojici odpovídajících konektorů lze zvolit jeden ze tří propojovacích módů. Patch panel je proveden ve formátu 19“ výšky 2U.

• patchpanel s konektory TT (bantam) 4,4 mm
• displej pro přehledné označení vstupů a výstupů
• 96 TT audiofilských konektorů se zlacenými kontakty

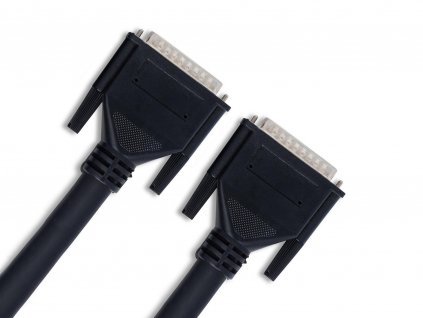

• 12 DB25 konektorů pro připojení break out kabelů
• 96 propojovacích bodů
• ovládání displeje klávesnicí nebo nahráním popisů z USB flash disku
• aplikace PatchCAD BLA Edition
• přepínání tří módů pro každou odpovídající dvojici konektorů
• vysoká mechanická odolnost a spolehlivost
• dlouhá životnost

Vaše studiové i domácí přístroje vyžadují pro dosažení nejlepších výsledků kvalitní a spolehlivé propojení. Black Lion Audio se kvalitnímu zvuku věnuje už léta. Proto nabízí řadu PBR – špičkové patchbaye (propojovací panely) pro použití v audio studiu, rozhlase, TV, divadle, koncertních sálech a jiných profesionálních zvukových instalacích.
Každý patchbay Black Lion Audio PBR používá kovové konektory nejvyšší kvality s pozlacenými kontakty. Tak je zajištěno vysoce spolehlivé propojení vašich přístrojů. Černě eloxovaný hliníkový přední panel a kovové tělo dodává patchbayům série PBR elegantní a praktický vzhled; spolu s bytelnými konektory zabezpečuje mechanickou odolnost a dlouhou životnost.

displej

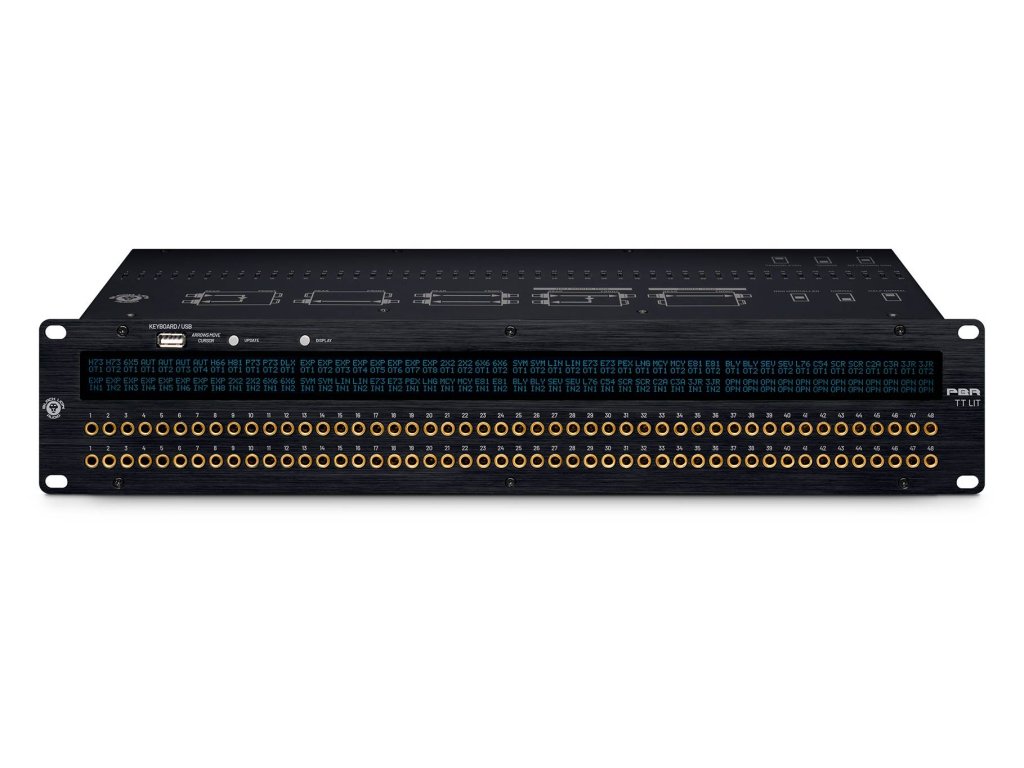

Patchbay PBR TT LIT na první pohled zaujme přehledným displejem, který umožňuje elegantně a čistě označit vstupy i výstupy patchbaye pomocí USB klávesnice (není součástí) nebo připojením USB flash disku s přednastavenými popisy vstupů a výstupů vytvořenými pomocí aplikace PatchCAD BLA Edition, která je po registraci produktu k dispozici zdarma. Už tedy nemusíte popisovat vstupy a výstupy ručně! Displej s nastavitelným jasem nabízí 6 znaků pro každý konektor předního panelu.

přední panel

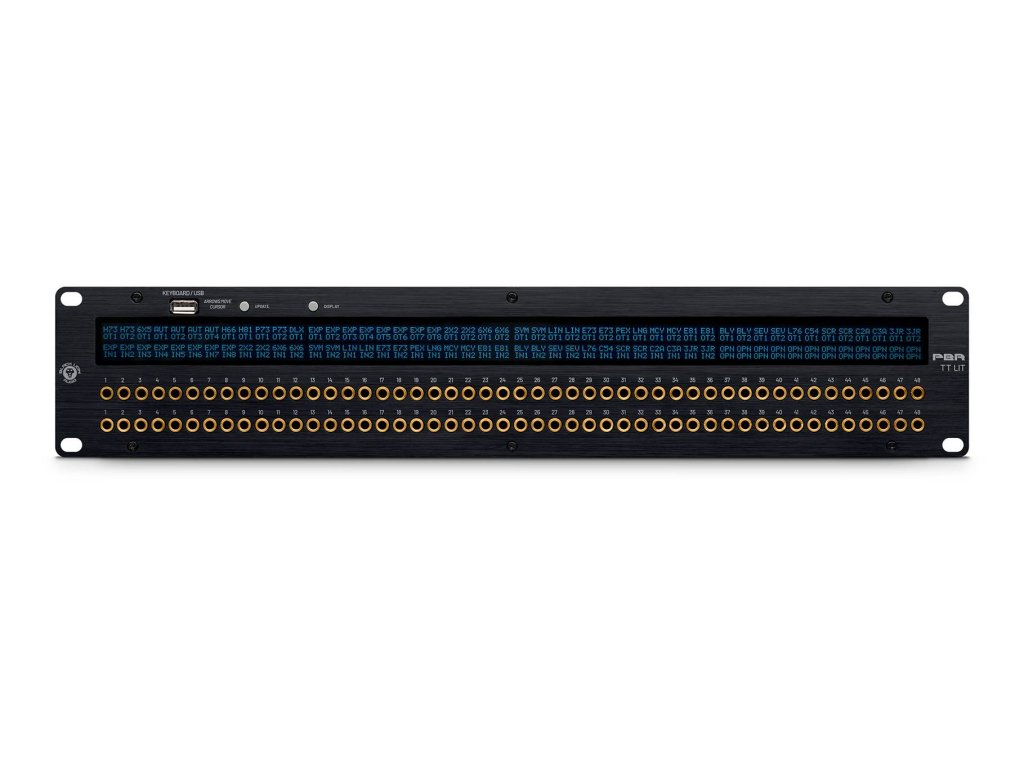

Patchbay PBR TT LIT má na předním panelu 96 TT 4,4 mm konektorů ve dvou řadách s označených 1 - 48. Hliníkový přední panel je opatřen bočními úchyty pro instalaci do 19“ racku.

zadní panel
Na zadním panelu je celkem 12 konektorů DB25 ve dvou řadách, které zajišťují propojení ke konektorům na předním panelu. Pomocí přepínačů na horní straně patchbaye lze pro každou dvojici konektorů nastavit tři módy:

• Normal
• Half-Normal
• Thru

Podrobnosti o módech můžete prozkoumat na konci popisu.

vlastnosti

• počet konektorů: 96 x TT (přední panel) + 12 x DB25 (zadní panel)
• typ konektorů: TT 4,4 mm (bantam jack) + DB25 pro připojení break out kabelů
• počet propojovacích bodů: 96
• přepínání módů:
  • Normal
  • Half-Normal
  • Thru
• displej pro přehledný popis vstupů i výstupů
• eloxovaný hliníkový přední panel
• bytelné kovové šasi
• vysoká mechanická odolnost a spolehlivost
• dlouhá životnost
• rackové rozměry: 19”, 2U

Módy propojení konektorů patch panelů
Ve většině případů je užitečné horní řadu A použít pro výstupy a dolní B pro vstupy. Kromě módu Thru jsou konektory A a B propojeny a rozpojí se pouze při zapojení kabelu do nějakého předního konektoru (viz Normal a Half-Normal). Pro mód Thru můžete konektory A a B zapojit libovolně.

Normal (Full-Normal)
zadní konektory A-B jsou propojeny - výstup je propojen s příslušným vstupem.

Přední panel: Pokud se do kteréhokoli z obou konektorů A, B zapojí kabel, propojení se přeruší.

Je ideální např. k propojení párového kabelu 1-24 se vstupy mixážní konzole 1-24 bez použití patch kabelů. Umožňuje také libovolné přepojování výstupů k libovolným vstupům za současného přerušení cesty.

Half-Normal
zadní konektory A-B jsou propojeny – výstup je propojen s příslušným vstupem.

Přední panel: Při zapojení kabelu do horního konektoru A vnitřní propojení A-B zůstává, při zapojení kabelu do spodního konektoru B se vnitřní propojení přeruší.

Je vhodný pro rozbočení signálu k více vstupům – výstup efektového procesoru do mixu i poslechu, přivedení sběrnice Aux k více sluchátkovým distributorům apod.

Thru (De-Normal, Non-Normal, Isolated)
Konektory A-B nejsou nijak vnitřně propojeny a veškeré propojování se dělá kabely na předním panelu.

Používá se zejména k připojení jednotlivých procesorů, kdy nemá smysl jakékoli propojení konektorů A-B. Např. propojení výstupu EQ s jeho vstupem apod.
