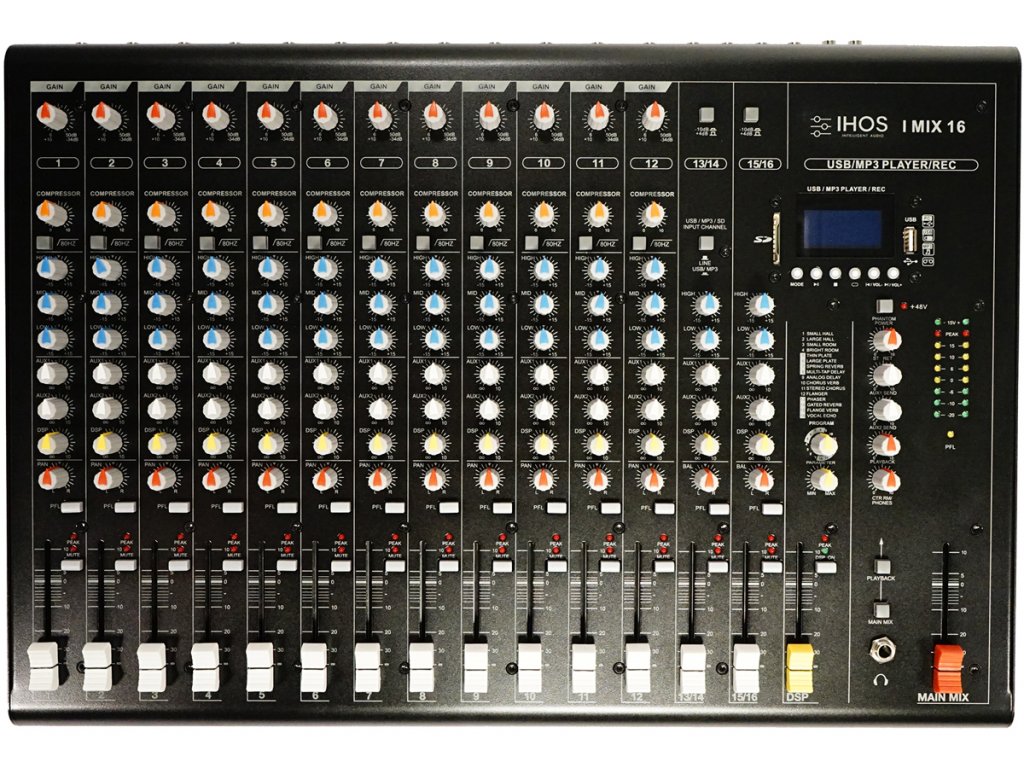

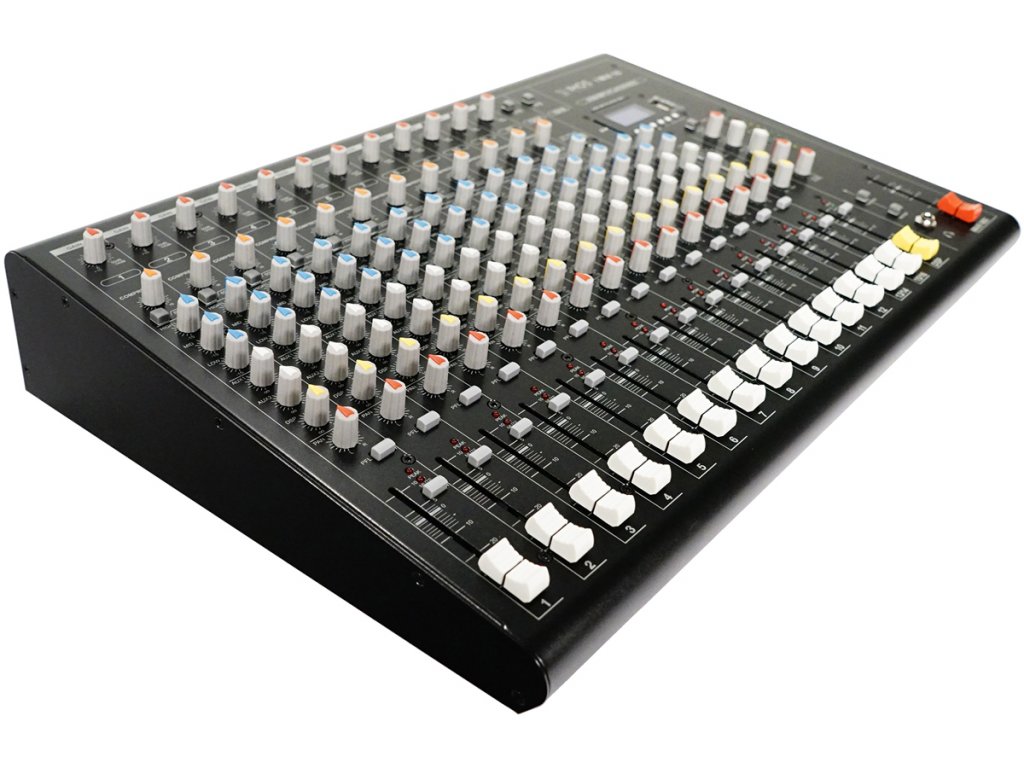

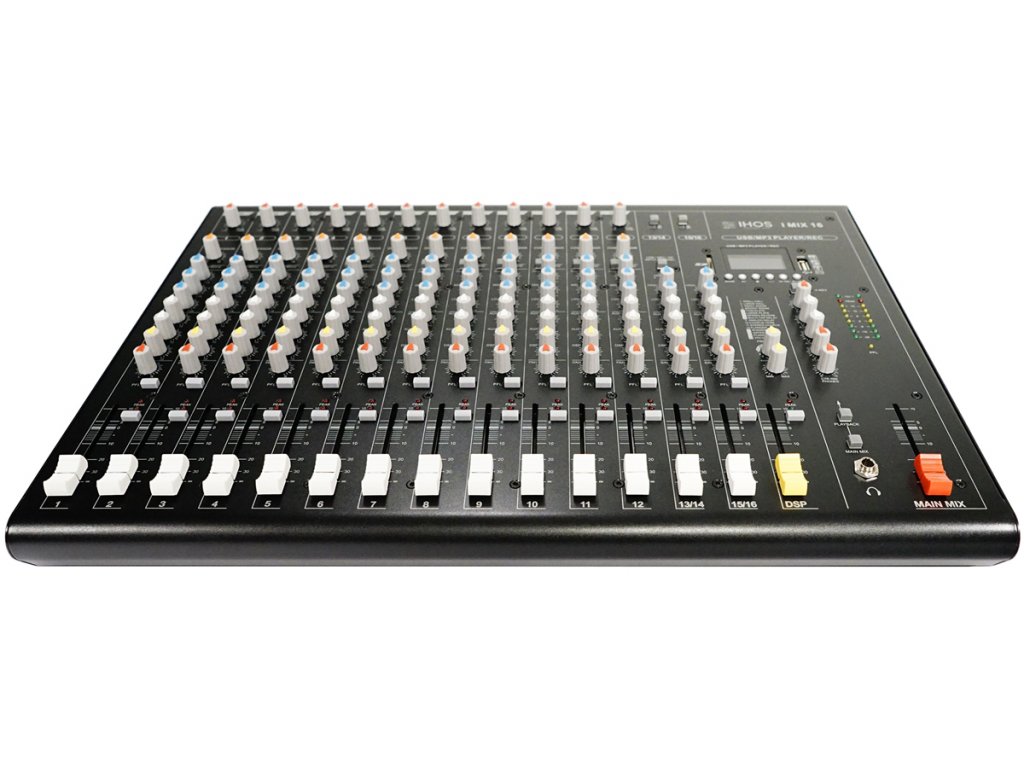

Mixážní pult s všestranným použitím. Je možno jej použít pro profesionální ozvučení, hudební produkce, odposlechový mix, směšovač pro konferenční sály, nebo pro stálé instalace ozvučení klubů, restaurací a jiných prostor.

Mikrofonní vstupy
Mix je opatřen dvanácti symetrickými mikrofonními vstupy vybavenými konektory XLR. Mohou se použít i jako monofonní linkové vstupy s konektorem TRS 6,3 mm (velký jack).

Stereofonní vstupy
Další dva stereofonní linkové vstupy s konektory TRS 6,3 mm (velký jack) slouží k připojení klávesových nástrojů, CD, MD, zvukové karty, počítače, nebo jiných stereofonních zdrojů signálu.

Pozn.: Pokud zapojíte kabel pouze do konektoru L/Mono, chová se celý kanál jako monofonní.

Gain (pouze u mic/line vstupů)
Slouží k nastavení vstupní citlivosti. Úroveň vstupního signálu můžete vidět na výstupních ukazatelích VU Meter. Příliš silný signál indikuje LED dioda PEAK u regulátoru hlasitosti příslušného kanálu. Pokud bliká nebo dokonce svítí, snižte hodnotu Gain.

-10/+4 (pouze u stereo vstupů)
Tlačítko přepínání vstupní citlivosti slouží k přizpůsobení stereofonního vstupu komerčním nebo profesionálním přístrojům.

Compressor (pouze u mic/line vstupů)
Pomůže „ukáznit“ příliš dynamický signál. Vysoké úrovně potlačí a nízké naopak zesílí. Je ideální pro zpěv, bicí a akustické nástroje.

EQ
Každý vstup je opatřen EQ pro úpravu barvy signálu.

• Mikrofonní vstupy mají tří pásmový EQ s možností zesílení, nebo potlačení nízkých (Low), středních (Mid) a vysokých (High) kmitočtů. Pro odstranění hluků můžete použít tlačítko LowCut, které odfiltruje frekvence nižší než 80 Hz.
• Signál stereofonních vstupů můžete frekvenčně upravit pomocí dvoupásmového EQ s možností regulace nízkých (Low) a vysokých (High) kmitočtů.

AUX
Sběrnici Aux je možno použít pro nezávislou odposlechovou linku, pro signál do externího efektu (hall, echo,...), nebo jako další nezávislý výstup pro jinou zónu ozvučovaného prostoru. Celkovou výstupní úroveň Aux můžete nastavit pomocí regulátoru LEVEL Aux.

DSP sběrnice
umožňuje poslat signál jednotlivých vstupů do interního efektu. Úroveň každého signálu do DSP můžete nastavit zvlášť – nezávisle na ostatních vstupech.

Pozn. Signál sběrnice DSP se objevuje i na konektoru DSP. Pokud byste nepoužívali DSP efekty, můžete tuto sběrnici využít pro externí efektovou jednotku nebo jako další odposlechovou cestu.

PAN/BAL
Tímto regulátorem nastavujete směrování signálu do levého a pravého kanálu stereofonního masteru. Tak si signál umísťujete po výsledné stereobázi MAIN MIX.

• PAN (panorama) u monofonních vstupů: Umístění zvuku na stereobázi.
• BAL (balance) u stereofonních vstupů: Určuje poměr mezi levým a pravým kanálem vstupního stereo signálu.

Pozn.: Při zapojení kabelu pouze do konektoru L/Mono se vstup mění na Mono a z regulátoru BAL se stává PAN.

Mute
Pomocí tohoto tlačítka utlumíte signál příslušného kanálu. Funkce je indikována LED diodou. Lze použít např. v případě, když zpěvák nezpívá a mikrofon by pouze přidával hluk do výsledného zvuku.

DSP

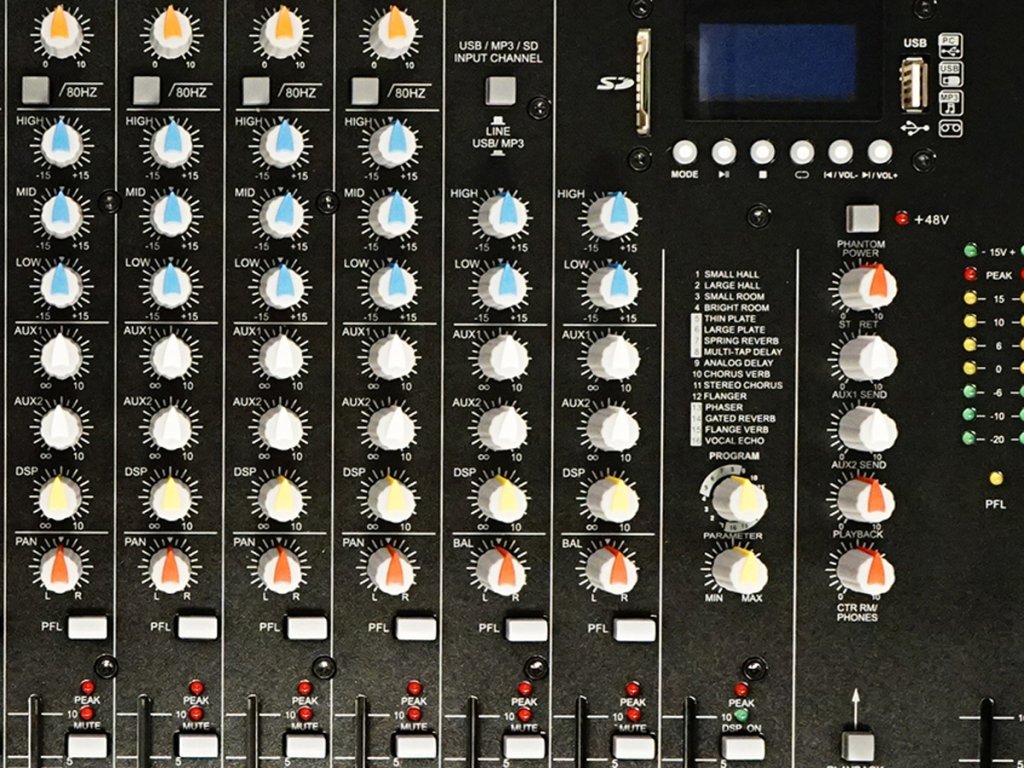

Interní efektová jednotka pomůže obohatit zvuk pomocí prostorových nebo modulačních efektů. Nabízí 16 přednastavených presetů a ovládání nejdůležitějšího parametru jednotlivých efektů.

• Regulátor Program umožňuje výběr ze 16 presetů. Mezi nimi najdete dozvukové efekty (Hall, Room, Reverb, Delay) i modulační (Chorus, Phaser, Flanger)
• Pomocí ovladače Parameter můžete u každého presetu ovládat hodnotu nejpotřebnějšího parametru. U dozvukových efektů je to většinou délka dozvuku nebo ozvěn, u modulačních rychlost modulace.
• Celkovou úroveň zvoleného efektu ovládáte pomocí žlutého tahového regulátoru DSP.
• DSP ON tlačítko umožňuje zapínat a vypínat zvolené efekty, aniž byste museli měnit úroveň nastavenou tahovým regulátorem

Výstup
Stereofonní výstup mixu OUTPUT L/R je na dvou symetrických konektorech TRS 6,3 mm (velký jack) - pro každý kanál jeden konektor. K výstupu můžete připojit aktivní reproduktorové boxy, master procesor svého ozvučovacího systému, nebo zesilovač ozvučení prostor restaurace. Celkovou hlasitost výstupu ovládáte pomocí červeného tahového regulátoru MAIN MIX.

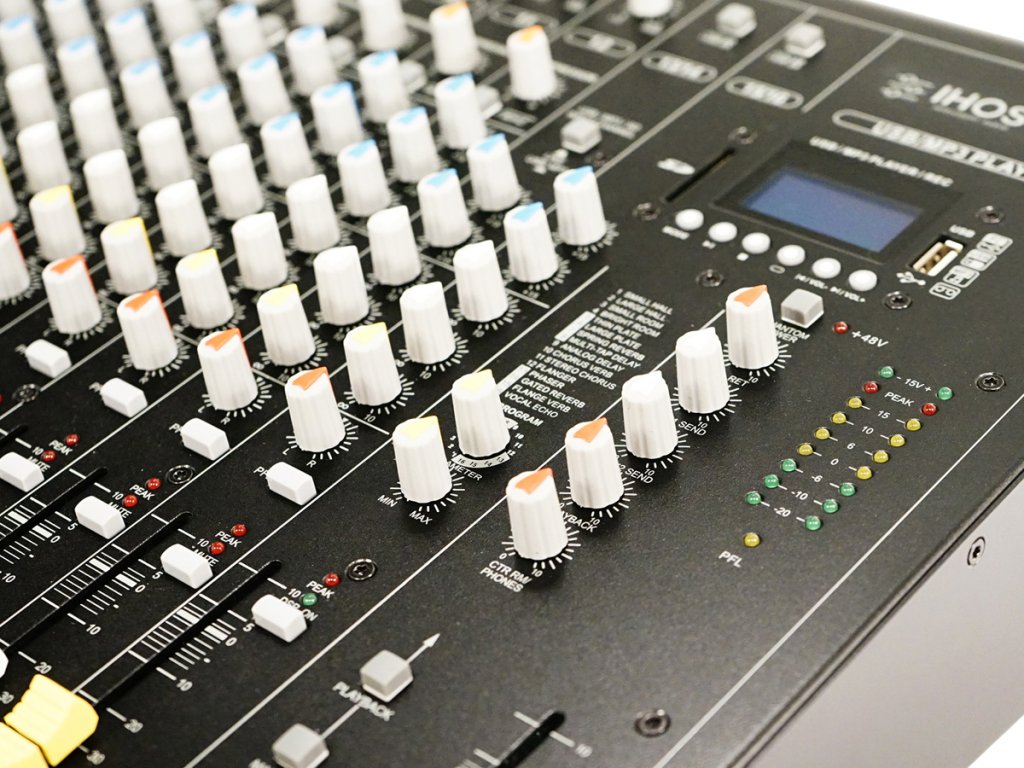

LED ukazatele úrovně
Ke kontrole výstupního signálu slouží stereofonní LED ukazatel úrovně.

CTR/RM/PHONES
umožní regulovat výsledný mix MAIN MIX do výstupů Control Room L/R. Současně tak regulujete i úroveň sluchátkového výstupu.

ST RET
Otočný regulátor slouží k regulaci hlasitosti vracejícího se signálu z externí efektové jednotky, který je přiveden na vstup ST RET.

2-Track
slouží pro záznam signálu mixu a jeho návrat na konektorech RCA (Cynch) pomocí externího záznamového zařízení. Můžete připojit magnetofon, MiniDisk, nebo zvukovou kartu počítače. Na 2TK/OUT se objevuje smíchaný signál ze všech vstupů a můžete z nich pořizovat záznam. Ten pak můžete vrátit do vstupů 2TK/IN pro návrat stereofonního signálu.

Přehrávač/Rekordér
Zabudovaný přehrávač/rekordér umožňuje přehrávat z USB Flash nebo SD karty zvukové soubory. Máte také možnost záznamu výsledného mixu. Přehrávač nabízí následující funkce:

• Mode – slouží k výběru média a volby Playback/Recording
• Play/Pause – spustí nebo dočasně zastaví přehrávání/záznam
• Stop – zastaví přehrávání/záznam
• Repeat – opakované přehrávání
• Předchozí/Následující – pohyb po seznamu skladeb
• Vol- / Vol+



vybavení a parametry:

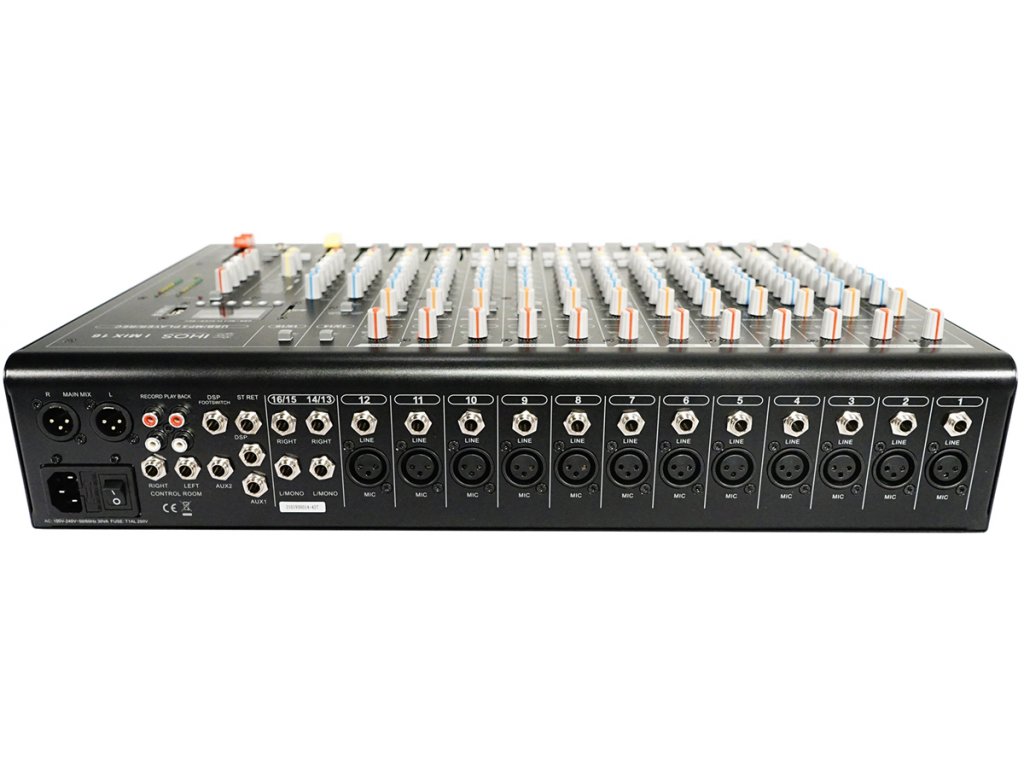

• mono vstupy Mic/Line: 12x XLR / 12x TRS 6,3 mm
  • frekvenční rozsah: 10 Hz – 20 kHz
  • zkreslení THD: <0,03%
  • odstup šumu: 80 dB
• stereofonní linkové vstupy: 2x 2 TRS 6,3 mm
• Aux sběrnice pro externí efekt nebo odposlech: 1x TRS 6,3 mm
• DSP sběrnice do interního DSP nebo externího efektu: 1x TRS 6,3 mm
• ST RET – návrat externího efektu: 1x TRS 6,3 mm
• MAIN MIX: 2x XLR male
• CONTROL ROOM: 2x TRS 6,3 mm
• 2TK/OUT: 2x RCA - stereofonní výstup pro externí záznamové zařízení
• 2TK/IN: 2x RCA - stereofonní vstup externího záznamového zařízení
• DSP efektová jednotka: 16 presetů + ovládání parametru
• Player/Recorder: USB Flash, SD karta
  • maximální samplovací kmitočet: 48 kHz
  • maximální bitová hloubka: 24-bit
  • datové toky mp3: 96 - 320 kbps

• napájení: 100/240 V AC
• rozměry (ŠxVxH): 52,7 x 7 x 35,9 cm
• hmotnost: 4,2 kg
