Jak vybrat kabel
Výběr správných kabelů je často podceňovaný krok, ve kterém se leckdy hůř orientuje i zkušený profesionál. Přesto právě kvalita nebo nekvalita kabelů zásadně ovlivňuje výsledný zvuk – a to i u těch nejdražších a nejlepších přístrojů. Špatný kabel dokáže degradovat zvukovou kvalitu a znehodnotit investici do vybavení, naopak kvalitní kabely jsou základem bezproblémového provozu v jakémkoli studiu, live produkci nebo domácím setu.Kabely patří k základnímu vybavení každého hudebního, zvukového či nahrávacího systému. V tomto přehledném průvodci najdete vše podstatné, na co se při jejich výběru zaměřit. Pojďme na to.
Typy kabelů a na co je třeba se zaměřit
- Analogové kabely
- Digitální kabely
- Konektory
- Napájecí kabely – napájecí, prodlužovací kabely a distribuční lišty do racků
- Délka kabelu – správná volba délky pro různé použití
- Kvalita zpracování – odolnost a ochrana proti rušení, materiály
- Symetrické a nesymetrické kabely – použití, výhody a nevýhody
- Barevné rozlišovací prvky – přehlednost v instalaci
- Cena a životnost – jak poznat dobrý poměr ceny a výkonu
- Přehled konektorů a jejich názvy
Analogové kabely
Mikrofonní kabely
Mikrofonní kabely slouží k propojení mikrofonů s mixážními pulty, zvukovými kartami nebo předzesilovači. Jsou obvykle symetrické (balanced), což znamená lepší odolnost proti rušení a šumu – proto je vždy vhodné volit symetrické kabely pro studiové i pódiové použití. Vhodnou volbou je kabel s kvalitními XLR konektory a dobrým stíněním. Nejčastější délky jsou 3, 5 a 10 metrů, pro delší trasy vždy volte kabely s vysokou kvalitou stínění.
Nástrojové kabely
Nástrojové kabely propojují kytary, baskytary nebo jiné elektroakustické nástroje se zesilovači, efekty a dalším vybavením. Většinou jsou nesymetrické a používají 6,3 mm Jack konektory. Pro delší vedení je lepší volit kabely s kvalitním stíněním kvůli citlivosti na rušení. U elektrických nástrojů vždy dávejte pozor na délku kabelu – příliš dlouhý kabel může způsobit ztrátu výšek a "utlumení" zvuku.
Propojovací a patch kabely
Propojovací a patch kabely se používají pro propojení efektových pedálů, studiových zařízení nebo v patch panelech. Důležité je kvalitní zpracování, které zajistí stabilní kontakt a dlouhou životnost, zejména při časté manipulaci. Patch kabely mohou být jak symetrické, tak nesymetrické podle účelu použití. Jsou většinou velmi krátké (30–60 cm) a často bývají v barevně odlišených setech.
Multipárové kabely
Multipárové kabely umožňují přenos více nezávislých signálů jedním svazkem kabelů. Využívají se hlavně v profesionálních studiích, na jevištích nebo při rozsáhlejších instalacích, kde je potřeba minimalizovat množství jednotlivých kabelů. Typické je zakončení vícekanálovým konektorem nebo sadou XLR/Jacků.
Výkonové kabely
Výkonové kabely propojují zesilovače s reproduktory nebo pasivními boxy. Jsou dimenzovány na vyšší proud a napětí než běžné signálové kabely a mívají odlišnou konstrukci vodiče i izolace. U živého ozvučení i ve studiu je zásadní volit výkonové kabely podle požadovaného výkonu a délky, pro minimalizaci ztrát a rizika přehřívání.
Ostatní analogové kabely a redukce
Tato skupina zahrnuje různé typy insertových, sluchátkových, nestandardních nebo speciálních kabelů a redukcí, například XLR‑RCA, Y‑kabely apod. Vhodné jsou pro specifické aplikace – připojení efektů, sluchátek, propojení různých zařízení s rozdílnými konektory, nebo při nedostupnosti standardních vstupů/výstupů.
Digitální kabely
Digitální audio kabely (optické, koaxiální, AES/EBU, BNC)
Digitální audio kabely slouží k přenosu digitálního signálu mezi zařízeními (například AD/DA převodníky, rekordéry, mixážními pulty). Nejčastěji se používají optické (TOSLINK), koaxiální (S/PDIF), AES/EBU (XLR) a BNC pro WordClock, SDI nebo MADI. Správná volba je důležitá z hlediska kompatibility a odolnosti vůči rušení.
Datové kabely (Thunderbolt, USB, Lightning, HDMI)
Datové kabely propojují audio zařízení s počítači nebo dalšími digitálními zařízeními – typicky zvukové karty, kontrolery, digitální mixpulty, apod. Důležité je dbát na kvalitní provedení a správnou specifikaci (USB 2.0/3.0, Thunderbolt verze), aby nedocházelo k přenosovým chybám nebo výpadkům signálu.
MIDI kabely
MIDI kabely zajišťují komunikaci mezi klávesovými nástroji, zvukovými moduly, kontrolery a dalšími MIDI zařízeními. Jsou určeny čistě pro přenos datových MIDI signálů, nikoli audia. Vždy je dobré volit kvalitní a dostatečně robustní kabel pro bezproblémový provoz zejména v live nasazení a při větších vzdálenostech.
Konektory
Konektory jsou klíčovým prvkem každého kabelu a zásadně ovlivňují nejen kvalitu přenosu, ale i životnost celého propojení.
- Profesionální – V profesionálním prostředí se nejčastěji používají robustní, symetrické konektory jako XLR, TRS 6,3 mm (velký Jack), TT (bantam) pro patchbaye a DB‑25 pro vícekanálové propojení.
- Nástrojové – Pro nástroje (kytary, basy a elektroakustické nástroje) jsou typické rovné nebo zalomené TS Jacky (mono/nesymetrické).
- Komerční – V běžné komerční sféře (HiFi) je rozšířený konektor RCA (cinch), případně TRS/TRRS 3,5 mm (malý jack) pro sluchátka a drobnou techniku.
- Speciální – Ke speciálním konektorům patří například DIN (pětikolík) pro MIDI, BNC pro WordClock a digitální audio, TosLink pro optický digitální přenos, či DB‑25 u profesionálních rozhraní pro vedení více signálů současně.
- Digitální – Digitální audio a datové propojení dnes nejčastěji využívá konektory USB (A, B, C), Thunderbolt, HDMI, Lightning, TosLink nebo DIN u MIDI. Každý z těchto konektorů má své specifické využití a nelze je libovolně zaměňovat.
Při výběru kabelu je důležité dbát na kvalitu provedení konektorů. Kvalitní konektory jsou investicí do spolehlivého a bezproblémového provozu.
- Masivní kovové montovací konektory mají dlouhou životnost a lze je v případě poškození snadno opravit či vyměnit, naopak levné plastové, zalévané konektory bývají náchylnější k poškození a jejich oprava je často nemožná.
Zlacené piny konektorů zvyšují spolehlivost a zajišťují dlouhodobě kvalitní kontakt, zatím co levné niklované jsou více náchylné na oxidaci a časem může dojít k problémům v propojení.
Napájecí kabely
Napájecí kabely zajišťují přívod elektřiny do zvukové techniky, studiových zařízení, přístrojů a příslušenství. Patří sem i prodlužovací kabely a distribuční lišty do racků. Bezpečnost, dostatečný průřez vodičů a kvalitní zásuvky jsou zde základ. Dbejte i na správné označení a délku, především u většího počtu zařízení v racku nebo ve studiu.
Délka kabelu
Správná délka kabelu je zásadní pro udržení kvality signálu i přehlednosti instalace. Kratší kabely minimalizují útlum i rušení, ale nesmí být příliš napjaté. Naopak příliš dlouhé kabely zvyšují riziko ztrát a "spleti" v instalaci. Vždy vybírejte kabel s rezervou, ale přiměřeně délce trasy a typu použití.
Pozn.: Není horší situace, než když zapojujete složitější systém a u posledního kabelu, který složitě protáhnete všemi průchodkami, vám chybí 10 cm.
Kvalita zpracování
Stínění chrání signál před rušením z okolních zařízení, rozvodů nebo mobilních telefonů. Kvalitní kabely mají více vrstev stínění (opletení, fólie), pevné vodiče i robustní konektory. Pódiové kabely mohou mít i vyztužení a zpevněný obal pro větší mechanickou odolnost. Vyplatí se investovat do kabelů s dobrým stíněním především ve studiu a při delších vedeních na pódiu.
Symetrické a nesymetrické kabely
Symetrické kabely (balanced) eliminují šum a rušení a jsou vhodné pro delší trasy a profesionální aplikace – používají se nejčastěji na mikrofonní a některé linkové signály. Nesymetrické (unbalanced) kabely jsou běžné u nástrojů a krátkých propojení. Vždy vybírejte typ dle účelu a délky trasy.
Pozn.: Symetrický kabel poznáte snadno. Pro vedení jednoho signálu má tři vodiče: + (Hot), - (Cold) a Zem (Ground). Nejpoužívanějšími symetrickými konektory jsou XLR nebo TRS.
Barevné rozlišovací prvky
Kabely s barevným označením nebo popisovatelnými štítky pomáhají udržet přehled v instalacích a urychlují práci při zapojování, údržbě i hledání závad. Barevné "hadice", bužírky nebo značení konektorů jsou vhodné především tam, kde je velké množství kabelů, nebo se dají barevně odlišit jednotlivé kompletní cesty.
Tip: Ve svém podcastovém studiu můžete každý set pro jednotlivé hosty (mikrofon, kabely, sluchátka, vstup v mixu) označit jednou barvou. Větší přehled budete mít vy i vaši hosté.
Cena a životnost
Cena kabelu často odpovídá použité kvalitě materiálů, stínění a zpracování. Levné kabely mají většinou nižší životnost a vyšší poruchovost, což se časem prodraží. Vyplatí se volit střední nebo vyšší třídu osvědčených výrobců, hlavně pro klíčová propojení ve studiu či na pódiu.

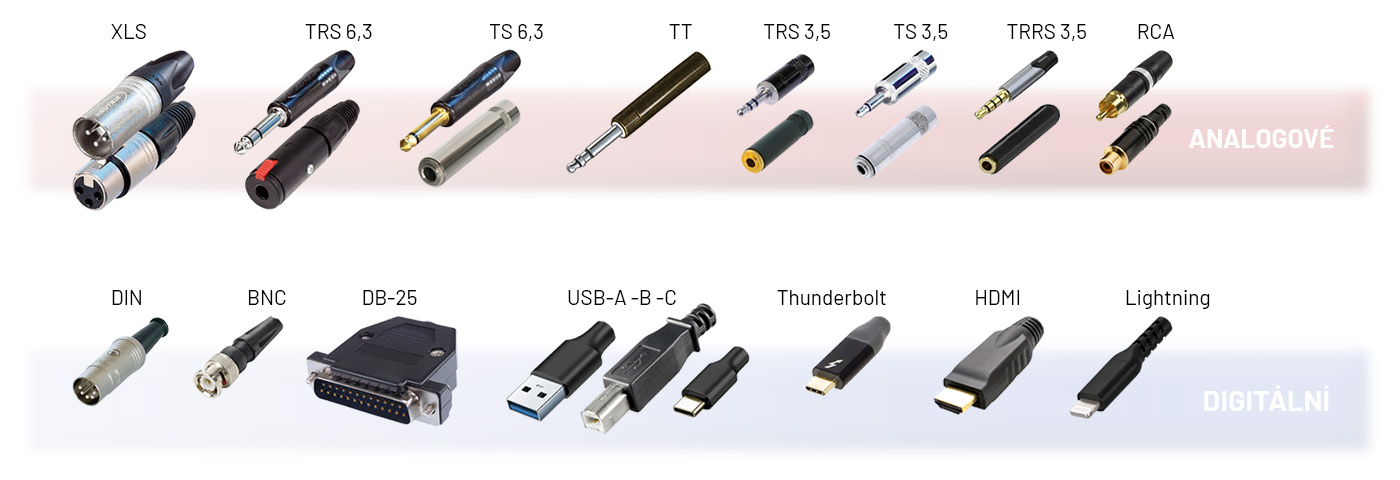

Přehled nejpoužívanějších typů konektorů a jejich vžité názvy
Oficiální název | Profesní / slangové označení |
XLR‑3 pin | kanon |
TRS 6,3 mm | velký stereo/symetrický jack |
TS 6,3 mm | velký mono/nesymetrický jack |
TT | bantam (patchbay konektor) |
TS 3,5 mm | malý mono jack |
TRS 3,5 mm | malý stereo jack, minijack |
TRRS 3,5 mm | čtyřpólový minijack, headset jack |
RCA | cinch |
DIN 5‑pin | pětikolík (MIDI konektor) |
BNC | bajonet, WordClock konektor |
TosLink | optika, optický konektor |
DB‑25 | "pětadvacítka", multipin |
USB‑A | USB „velký“, klasický USB |
USB‑B | USB „tiskárnový“, čtvercový USB |
USB‑C | USB „oboustranný“, malý USB |
Thunderbolt | Thunderbolt konektor |
HDMI | HDMI |
Lightning | lightning konektor (Apple) |
Doufáme, že jsme vám někdy trošku složitý a často opomíjený výběr kabelů usnadnili. Pokud si přesto nevíte rady s výběrem nebo jste v článku nenašli odpověď na svůj dotaz, kontaktujte naši zákaznickou podporu na zakaznicka.podpora@disk.cz – rádi a ochotně vám poradíme.
