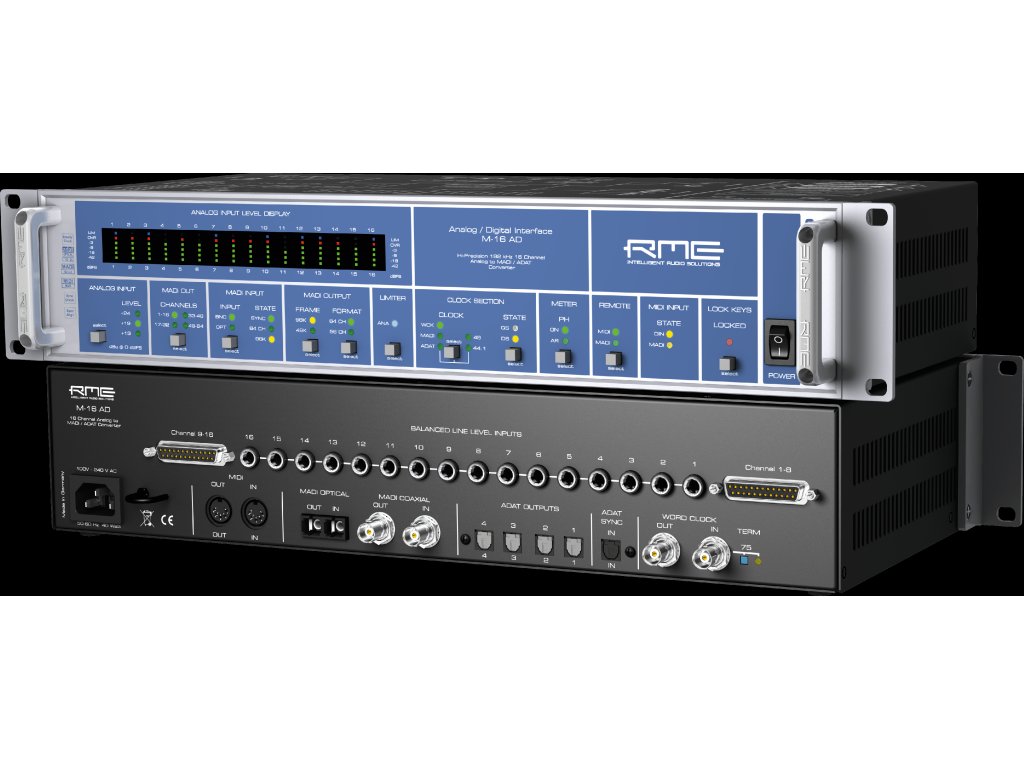

M-16 AD je 16 kanálový převodník analogového signálu do digitálního formátu MADI nebo ADAT. Disponuje třemi hardwarovými signálovými úrovněmi, které zajišťují vysokou kompatibilitu a max. využití vstupního signálu. Podpora samplovací frekvence až 192 kHz a 116dBA odstup signál/šum na všech kanálech.
- 16-kanálový A/D převodník, plně symetrický, 116 dBA
- 1 x MADI I/O, 4 x ADAT Out
- Nulové zpoždění MADI I/O: není nutné kompenzovat zpoždění při řetězení jednotek
- SteadyClock(TM) - vynikající zvuková kvalita nezávislá na kvalitě externího clocku
- Plně dálkově ovladatelný přes MIDI nebo MADI
M-16 AD je 16 kanálový převodník profesionální úrovně, který provádí převod analogového signálu do digitálního formátu MADI nebo ADAT. Jak je u RME zvykem, převodník má obsáhlé množství funkcí a nastavení parametrů, ale přitom si zachovává jednoduchost a přehlednost, včetně možnosti dálkového ovládání. Tyto přednosti také podtrhuje precizní provedení analogové části a špičkové A/D čipy.
M-16 AD nabízí unikátní AD konverzi do MADI a ADAT formátu v kompaktním 19" rackovém provedení s výškou pouze 2U. Symetrické analogové vstupy, založené na technologii použité u ADI-8 QS, zaručují excelentní odstup signál/šum a minimální zkreslení. Také disponují třemi hardwarovými signálovýmmi úrovněmi, které zajišťují vysokou kompatibilitu a max. využití vstupního signálu. Následnou konverzi do digitálu obstarávají čipy, které nejen že pracují se samplovací frekvencí až 192 kHz, ale také přesahují 116dBA odstupu signál/šum na všech kanálech.
Hlavní rysy:
- 16-kanálový A/D převodník, plně symetrický, 116 dBA
- 19" 2U rack provedení
- 1 x MADI I/O
- 4 x ADAT Out
- Nulové zpoždění MADI I/O: není nutné kompenzovat zpoždění při řetězení jednotek
- Analogový limiter
- 16 pětistupňových LED indikátorů úrovně
- 16 LED pro indikaci limiteru každého vstupu
- SteadyClock(TM) - vynikající zvuková kvalita nezávislá na kvalitě externího clocku
- SyncCheck® - unikátní kontrola synchronizace
- Všechny parametry nastavení jsou uloženy i po vypnutí
- Plně ovladatelný přes MIDI nebo MIDI skrz MADI
Technologie SteadyClock(TM), garantující perfektní zvukovou kvalitu díky výkonnému potlačení jitterů, činí převodník zcela nezavislým na kvalitě externího clocku. Intelligent Clock Control nejen hlídá stav aktuální synchronizace, ale také si v případě výpadku zachová poslední platnou samplovací frekvenci a pokračuje v přenosu signálu.
Dálkové řízení
Všechny převodníky M-série jsou dálkově plně ovladatelné a nastavovatelné přes MIDI. Navíc je možné kompletní dálkové zabrazení stavu a také všech indikátorů, které jsou na předním panelu. Každému převodníku lze nastavit unikátní identifikátor a je tak možné ovladát více jednotek skrze jeden MIDI kanál. Ovládácí software (PC/Mac) umožňuje snadnou a přehlednou vzdálenou správu, a to také s MIDI přenosem skrz MADI.
Digitální rozhraní
Nejmocnějším prvkem je MADI výstup v optickém i koaxiálním provedení. Díky němu můžete všech 16 kanálů, které vám M-16 zdigitalizuje, přenášet po jednom kabelu. Není pak nic snazšího než je pak s pomocí RME HDSPe MADI dostat do počítače.
M-16 AD má také optický i koaxiální MADI vstup. V případě výpadku vstupního signálu se okamžitě přepne na jiný vstup, který signál má.
M-16 AD má čtyři ADAT výstupy, které zjišťují jednoduchou konektivitu s dalším studiovým vybavením. V kombinaci s RME HDSPe RayDAT nabízí perfektní přenos 16 kanálů do počítače s použitím optických Toslink kabelů za bezkonkurenční cenu.
Řetězení
MADI vstup slouží jako volitelný zdroj clocku, ale také hlavně jako průchozí MADI vstup. M-16 AD totiž používá jen 16 kanálů MADI signálu, který ale dovoluje přenášet až 64 kanálů. A tak lze za sebe zřetězit více převodníků a využít tak všech 64 kanálů MADI signálu. Je možné libovolně kombinovat M-16 AD a M-32 AD, až do celkového počtu audio 64 kanálů.
Kanály vs. samplerate
Počet audio kanálů, které je možné přenést pomocí MADI, závisí na samplovací frekvenci: 48 kHz - 64 kanálů, 96 kHz - 32 kanálů, 192 kHz - 16 kanálů.
Obdobně je tomu u rozhraní ADAT: 48 kHz - 8 kanálů/port, 96 kHz - 4 kanály/port, 192 kHz - 2 kanály/port. Protože má M-16 AD čtyři porty ADAT, je možné celkem přenést až 8 audio kanálů se samplovací frekvencí 192 kHz.
Technická specifikace:
Vstupy: 1/4" TRS jack nebo 25pin D-sub
Výstupy: 4 x ADAT optický, 1 x MADI optický/koax
Dynamický rozsah: 116 dBA (113 dB RMS)
THD AD: < -110 dB (< 0.00032 %)
THD+N AD: < -104 dB (< 0.00063 %)
Crosstalk AD: > 130 dB
Vstupní úrovně: +24 dBu, +19 dBu, +13 dBu
Frekvenční rozsah AD, -0.1 dB: 10 Hz - 23.2 kHz (48 kHz)
Frekvenční rozsah AD, -0.5 dB: <5 Hz - 45 kHz (96 kHz)
Frekvenční rozsah AD, -1 dB: <5 Hz - 80 kHz (192 kHz)
Samplovací frekvence: 44.1, 48, 88.2, 96, 176.4, 192 kHz, jiná (Sync/WC)
Doplňkové parametry
| Kategorie: | Studio a recording - Audio převodníky a konvertory |
|---|---|
| Záruka: | 24 měsíců |
| ? Typ (směr) konverze: | AD (Analog --> Digital) |
| ? Počet kanálů: | 16 |
| ADAT: | Ano |
| MADI: | Ano |
| S/PDIF: | Ne |
| AES/EBU: | Ne |
| AVB: | Ne |
| Dante: | Ne |
| Kód výrobce: | 1000010 |
