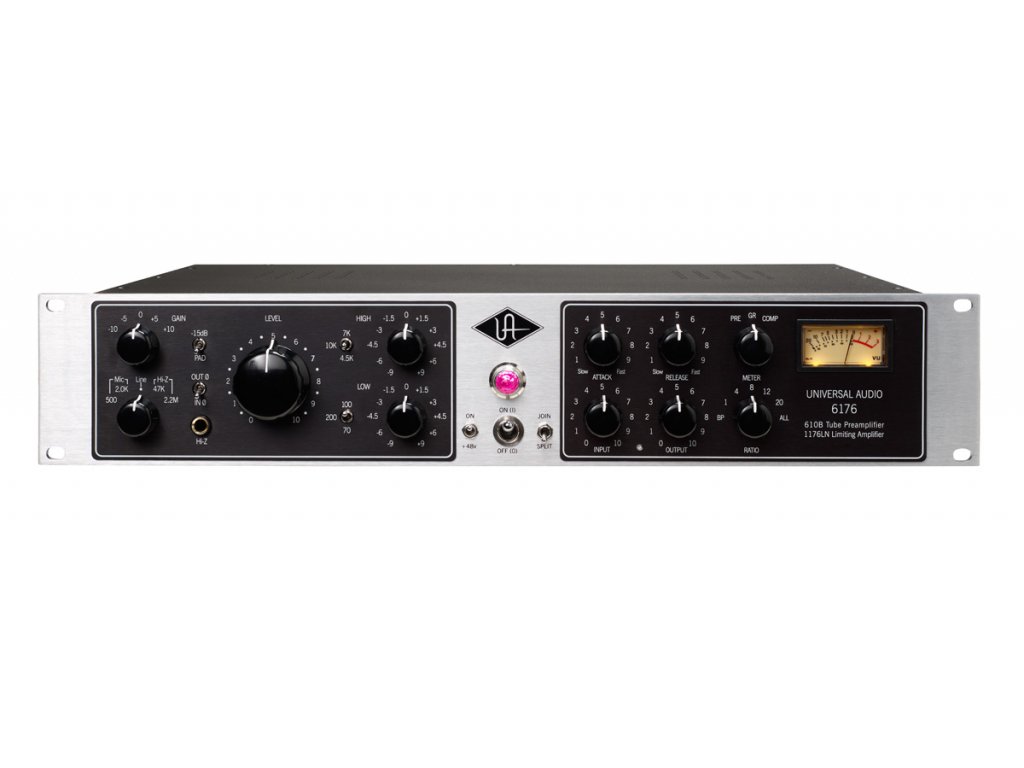

6176

Lampový channel strip kombinující mikrofonní předzesilovač a FET limiter/kompresor inspirovaný legendárními zařízeními Universal Audio 610 a 1176LN. Nabízí analogovou saturaci, ekvalizaci a dynamické zpracování signálu pro nahrávání vokálů, nástrojů i line signálů ve studiových i live aplikacích.

• lampový channel strip
• mikrofonní předzesilovač 610
• FET kompresor 1176LN
• dvoupásmový shelving EQ
• mikrofonní, line, Hi-Z vstup
• režim JOIN / SPLIT
• regulace Attack a Release
• přepínatelné impedance vstupů
• mechanická konstrukce rack 2U
• barva stříbrná

Lampový channel strip určený pro profesionální studiové nahrávání kombinuje mikrofonní předzesilovač inspirovaný legendárním konzolovým modulem 610 s FET limiterem/kompresorem vycházejícím z modelu 1176LN. Zařízení umožňuje zesílení mikrofonních, nástrojových i linkových signálů, jejich ekvalizaci a dynamické zpracování. Díky režimu JOIN může fungovat jako kompletní signálový řetězec, zatímco režim SPLIT umožňuje nezávislé použití předzesilovače a kompresoru.

základní popis

6176 je profesionální analogový channel strip navržený pro studiové nahrávání a zpracování signálu. Kombinuje lampový mikrofonní předzesilovač inspirovaný legendární konzolí Universal Audio 610 s FET limiterem/kompresorem vycházejícím z modelu 1176LN. Toto spojení přináší charakteristický lampový zvuk s bohatými harmonickými složkami a současně rychlou a přesnou dynamickou kontrolu. Zařízení je určeno pro práci s mikrofony, nástroji i linkovými zdroji a představuje kompletní vstupní kanál pro profesionální studio.

mikrofonní předzesilovač (Preamp 610)

Předzesilovač vychází z klasického obvodu UA 610, který byl součástí studiových konzolí používaných při mnoha legendárních nahrávkách. Konstrukce využívá lampy 12AX7A a 12AT7A a transformátorové vstupní i výstupní obvody, které dodávají signálu charakteristickou analogovou saturaci.

Předzesilovač umožňuje připojení mikrofonu, linkového zdroje nebo nástroje. Pro mikrofony je k dispozici phantom napájení +48 V, přepínač polarity a také –15 dB pad (útlum) pro práci se silnými signály. Zesílení je realizováno kombinací přepínače Gain a ovladače Level, což umožňuje měnit nejen hlasitost, ale také míru lampové saturace a charakter výsledného zvuku.

Další možností optimalizace zvuku je přepínání vstupní impedance mikrofonního vstupu (500 Ω / 2 kΩ). Díky tomu lze přizpůsobit předzesilovač různým typům mikrofonů a dosáhnout optimálního přenosu signálu i barvy zvuku.

nástrojový vstup Hi-Z

Na čelním panelu je k dispozici Hi-Z vstup určený pro přímé připojení elektrické kytary, baskytary nebo nástrojů s piezo snímačem. Tento vstup nabízí dvě hodnoty impedance 47 kΩ nebo 2,2 MΩ, které umožňují optimální přizpůsobení aktivním i pasivním snímačům.

Při použití nástrojového vstupu může zařízení fungovat jako kvalitní lampový DI preamp s charakteristickým analogovým zvukem vhodným pro nahrávání kytar, baskytary nebo syntezátorů.

ekvalizér (EQ)

Předzesilovač obsahuje dvoupásmový shelving ekvalizér, který umožňuje upravit frekvenční charakter signálu ještě před kompresí. Díky tomu lze optimalizovat tonalitu zdroje ještě před jeho dynamickým zpracováním.

Vysokofrekvenční pásmo nabízí volbu frekvencí 4,5 kHz, 7 kHz nebo 10 kHz. Nízkofrekvenční pásmo umožňuje nastavení 70 Hz, 100 Hz nebo 200 Hz. Obě pásma poskytují regulaci zesílení nebo útlumu v rozsahu ±9 dB. Shelving charakter filtrů zajišťuje přirozené a hudební tvarování frekvenčního spektra bez výrazných artefaktů.

limiter / kompresor (1176LN)

Dynamická sekce vychází z legendárního limiteru 1176LN, který patří mezi nejpoužívanější studiové kompresory v historii nahrávání. Obvod využívá FET technologii, která je známá svou extrémně rychlou odezvou a charakteristickým energickým zvukem.

Kompresor umožňuje nastavení Attack v rozsahu 20–800 µs a Release 50–1100 ms, což poskytuje velkou flexibilitu při zpracování různých typů signálů. Rychlé attack časy umožňují zachytit transiency perkusivních nástrojů, zatímco delší nastavení zachovává přirozenou dynamiku.

Volitelné kompresní poměry zahrnují 1:1, 4:1, 8:1, 12:1, 20:1 a ALL. Při vyšších poměrech pracuje zařízení jako limiter, který omezuje špičky signálu a zajišťuje stabilní úroveň výstupu.

režim ALL (All-button)

Speciální režim ALL simuluje známý „All-button mode“ z původního kompresoru 1176, kdy jsou aktivovány všechny poměry současně. Tento režim vytváří výrazně agresivnější kompresi s charakteristickým zkreslením a dynamickým chováním.

ALL režim je často používán při zpracování bicích, room mikrofonů nebo rockových vokálů, kde dodává signálu výraznou energii, saturaci a charakter.

režim JOIN / SPLIT

Zařízení umožňuje dvě pracovní konfigurace. V režimu JOIN je výstup předzesilovače interně směrován do kompresoru a zařízení funguje jako kompletní channel strip. Tento režim je ideální pro nahrávání vokálů nebo nástrojů přímo do DAW.

V režimu SPLIT jsou předzesilovač a kompresor odděleny a mohou pracovat jako dvě nezávislé jednotky. Předzesilovač lze použít například pro mikrofonní signál, zatímco kompresor může zpracovávat jiný linkový zdroj.

konstrukce a elektronika

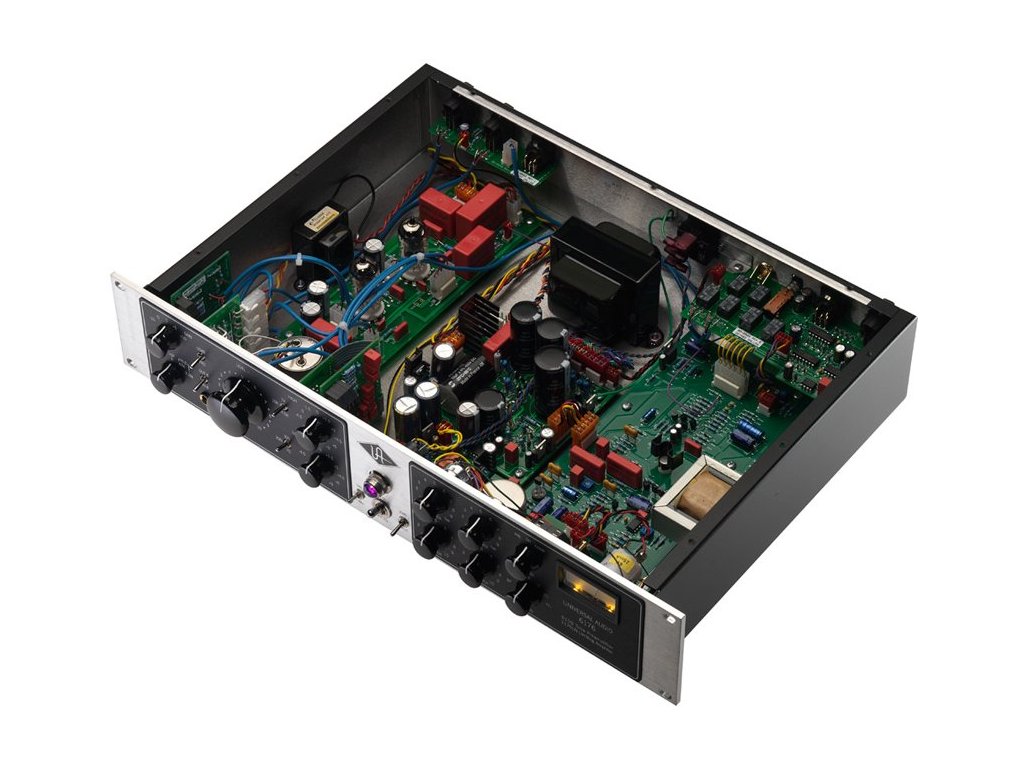

Jednotka je umístěna v robustním šasi pro montáž do 19" racku (2U). Analogová konstrukce využívá kombinaci lampových a tranzistorových obvodů spolu s transformátorovým vstupem a výstupem. Napájecí zdroj s MOSFET regulací zajišťuje stabilní provoz, nízký šum a přesnou dynamickou odezvu.

vlastnosti

• typ produktu: lampový channel strip
• prodejní jednotka: kus
• předzesilovač: lampový 610
  • elektronky: 12AX7A, 12AT7A
  • maximální zesílení: 65 dB
  • maximální vstup mikrofon: +18 dBu
• vstupy:
  • mikrofonní vstup: XLR, impedance 500 Ω / 2 kΩ
  • line vstup: XLR, impedance 20 kΩ
  • nástrojový vstup: Hi-Z 47 kΩ / 2,2 MΩ
• výstup: symetrický XLR
  • maximální výstup: +20 dBm
• ekvalizér: dvoupásmový shelving
  • výšky: 4,5 / 7 / 10 kHz
  • basy: 70 / 100 / 200 Hz
  • rozsah: ±9 dB
• kompresor: FET limiter 1176LN
  • poměr: 1:1, 4:1, 8:1, 12:1, 20:1, ALL
  • attack: 20–800 µs
  • release: 50 ms – 1,1 s
• frekvenční rozsah: 20 Hz – 20 kHz
• napájení: 115 V / 230 V
• rozměry: 48,3 × 8,9 × 31,1 cm
• hmotnost: 5,44 kg

balení obsahuje

• 6176 channel strip
• napájecí IEC kabel
• dokumentace k produktu
