PBR 8-500

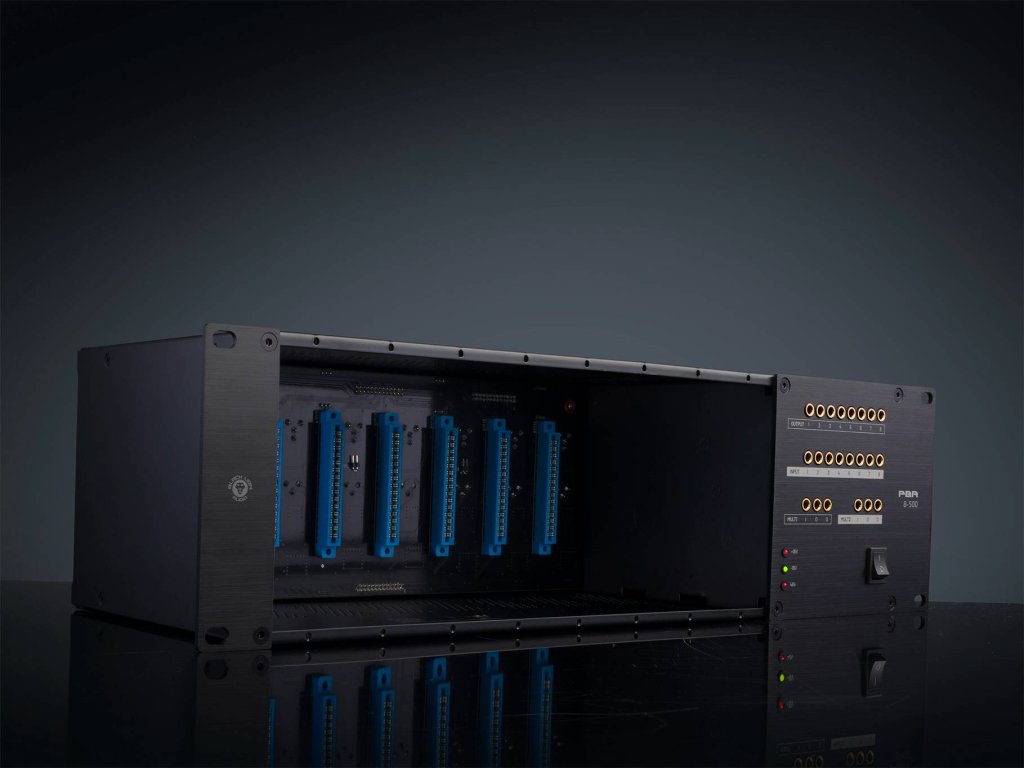

je API 500 rack s patchingem a precizně čistým napájením s patentovanou technologií Black Lion. Nabízí 8 slotů pro moduly typu API 500 a sofistikovaný TT/Bantam patch panel. Vzájemná propojení 500 modulů tak můžete elegantně řešit na předním panelu pomocí standardních TT patch kabelů. Pro zpracování stereo signálu můžete pomocí tlačítka Link/Normal spárovat dva sloty. Funkčnost napájení slotů signalizují 3 LED kontrolky. Připojení celého racku můžete provést jednak standardními XLR kabely, nebo můžete využít multipárové kabely s konektory DB25.

• rack pro API 500 moduly
• 8 slotů pro jednoduché moduly
• možnost spárování slotů pro stereo mód
• filtrované napájení každého slotu

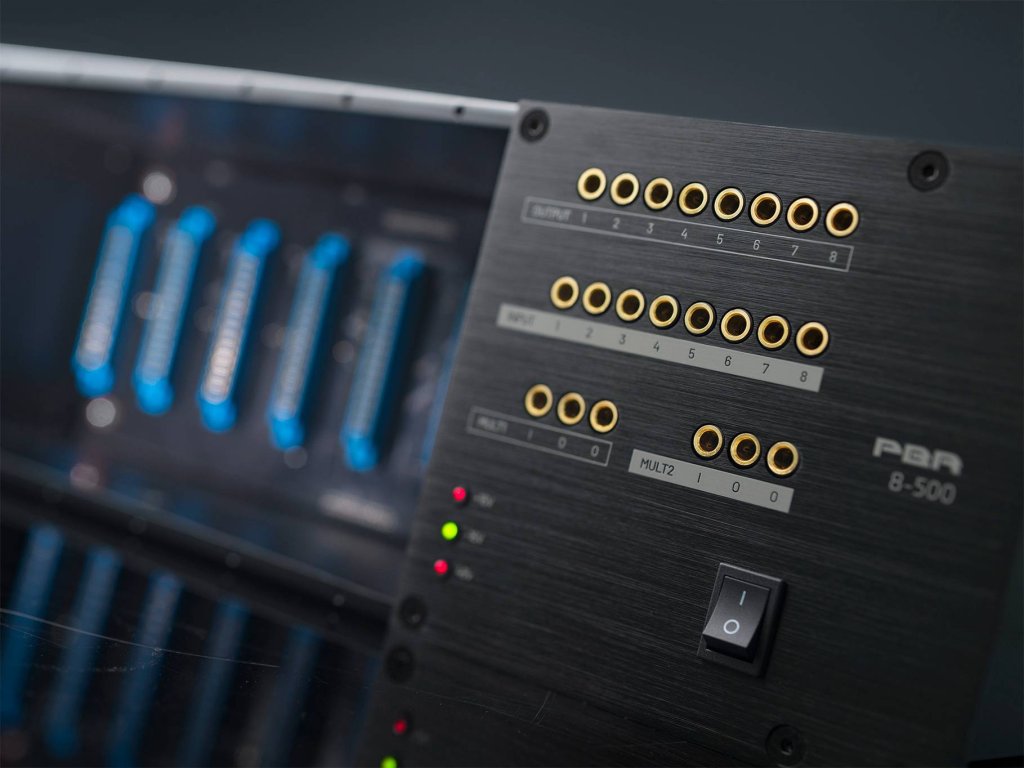

• přední patch panel TT/Bantam
• připojení pomocí XLR i DB25
• pozlacené piny všech konektorů
• velikost 19“ s výškou 3U

stabilní čistý signál
Při návrhu PBR 8-500 vycházeli vývojáři z dlouholetých zkušeností s úpravami audio hardwaru pro dosažení nízké úrovně šumu. Toto know-how využili k tomu, aby zajistili, že PBR 8-500 poskytuje stabilní, spolehlivé a naprosto čisté napájení, které se u jiných produktů i vyšších kategorií nevyskytuje.

extrémně vyladěné napájení
PBR 8-500 je vybaven externím napájecím zdrojem. Samotný rack disponuje regulací napájení pro jednotlivé sloty; tak je zajištěno, že šum a přeslechy z jednoho modulu neovlivňují druhý. Silný napájecí zdroj poskytuje maximálně 400 mA na jeden slot a celkově 1,6 A (1,8 A krátkodobě). Napájecí zdroj PBR 8-500 je jedním z nejtišších a nejspolehlivějších, jaké kdy byly v racku řady API 500 vyrobeny.

připojení a směrování signálu

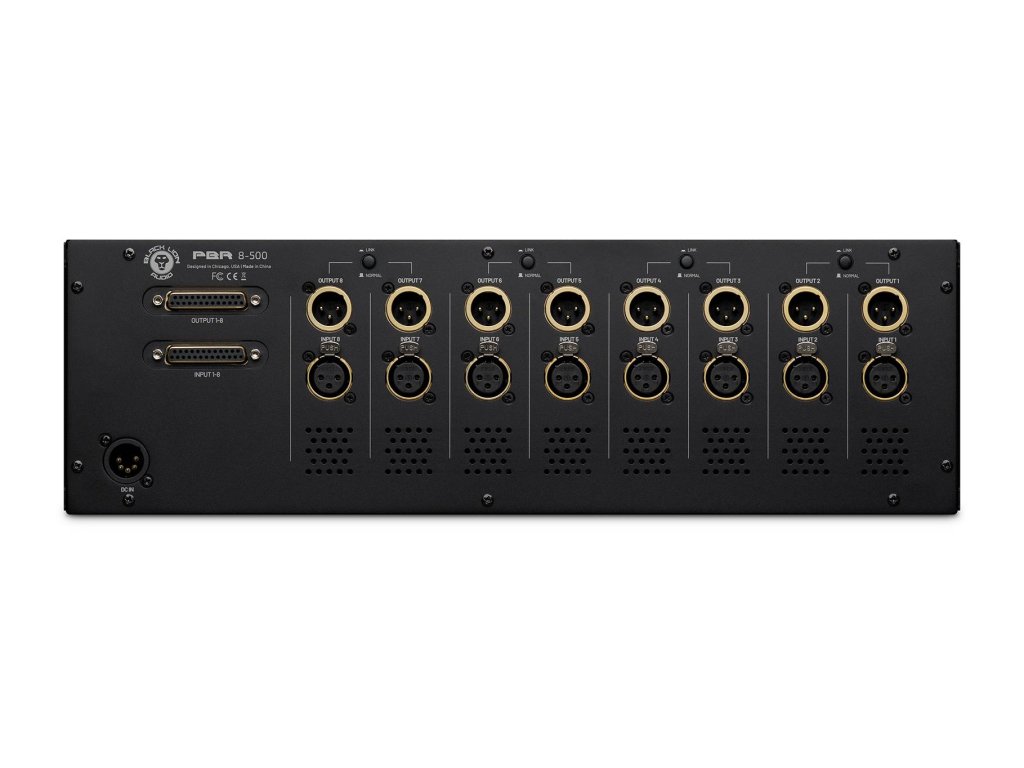

Signál pro jednotlivé sloty můžete přivést jednak na kvalitní XLR (f) konektory, nebo multikonektory DB25. Stejně tak můžete odebírat signál z výstupů slotů na konektorech XLR (m) nebo DB25. Pro libovolné vzájemné propojení modulů můžete využít patchpanel s konektory TT/Bantam na předním panelu. Kromě vzájemného propojení tak můžete celý rack integrovat do svého studia, používat jej jako inserty, nebo naopak posílat signál do jiného patchbaye. Možnosti jsou prakticky neomezené.

mono a stereo
Pomocí tlačítka Link/Normal na zadním panelu lze dva sloty používat buď nezávisle, nebo pro zpracování stereo signálu. To je užitečné zejména pro kompresory, limitery a další dynamické zpracování.

kvalita provedení
PBR 8-500 je vyroben podle stejného nekompromisního standardu kvality jako patchbaye Black Lion Audio řady PBR. Černě eloxované hliníkové čelní panely mají sofistikovaný vzhled, audiofilské konektory XLR, TT a DB25 mají pozlacené piny, aby poskytovaly maximální vodivost a čistotu signálu.  Konektory TT/Bantam jsou exkluzivní konstrukcí Black Lion, která byla poprvé použita u patchbayů PBR-TT. Díky otvorům v šasi je zabezpečen dostatečný odvod tepla, a tak zajištěna stabilita všech precizně vyladěných vlastností.

vlastnosti

• rack pro API 500 moduly
• 8 slotů 1U
• spárování slotů pro stereo
• vstupy na konektorech XLR (f) a DB25
• výstupy na konektorech XLR (m) a DB25
• patchbay TT/Bantam na předním panelu
• všechny konektory s pozlacenými piny
• řadové nízkoztrátové konektory pro nízký šum
• napájení
  • čistý, filtrovaný, izolovaný zdroj
  • maximální proud / slot: 400 mA
  • fantomové napájení: +48 V
  • maximální proud fantomového napájení: 140 mA
  • celkový maximální proud: 1,6 A
  • špičkový maximální proud: 1,8 A
  • napájecí napětí: 100 - 240 V AC
• hmotnost: 2,4 kg
• rozměry: 48,3 x 13,2 x 24,1 cm
