PBR XLR 32 DSub

profesionální studiový patch panel s konektory XLR s DB25, 32 propojovacími body, vysokou spolehlivostí a dlouhou životností

• patch panel s konektory XLR a DB25
• 32 propojovacích bodů
• 16x XLR(f), 16x XLR(m), 4x DB25
• konektory s pozlacenými kontakty
• vysoká mechanická odolnost a spolehlivost
• dlouhá životnost

Vaše kvalitní studiové i domácí přístroje vyžadují kvalitní propojení. Black Lion neustále rozšiřuje řadu propojovacích panelů série PBR pro použití jak ve studiu, tak i v divadlech a jiných profesionálních zvukových instalacích.
Každý patchbay PBR používá kovové konektory nejvyšší kvality s pozlacenými kontakty. Tak je zajištěno vysoce spolehlivé propojení vašich přístrojů. Černě eloxovaný hliníkový přední panel a kovové tělo dodává patchbayům série PBR elegantní sofistikovaný vzhled a spolu s bytelnými konektory zabezpečuje mechanickou odolnost a dlouhou životnost.

PBR XLR 32 DSub
je patchbay určený k propojování přístrojů a kabelových rozvodů pomocí konektorů XLR fem pro vstup a XLR male pro výstup. Pro stálé připojení přístrojů slouží 4 sdružené konektory DSub.

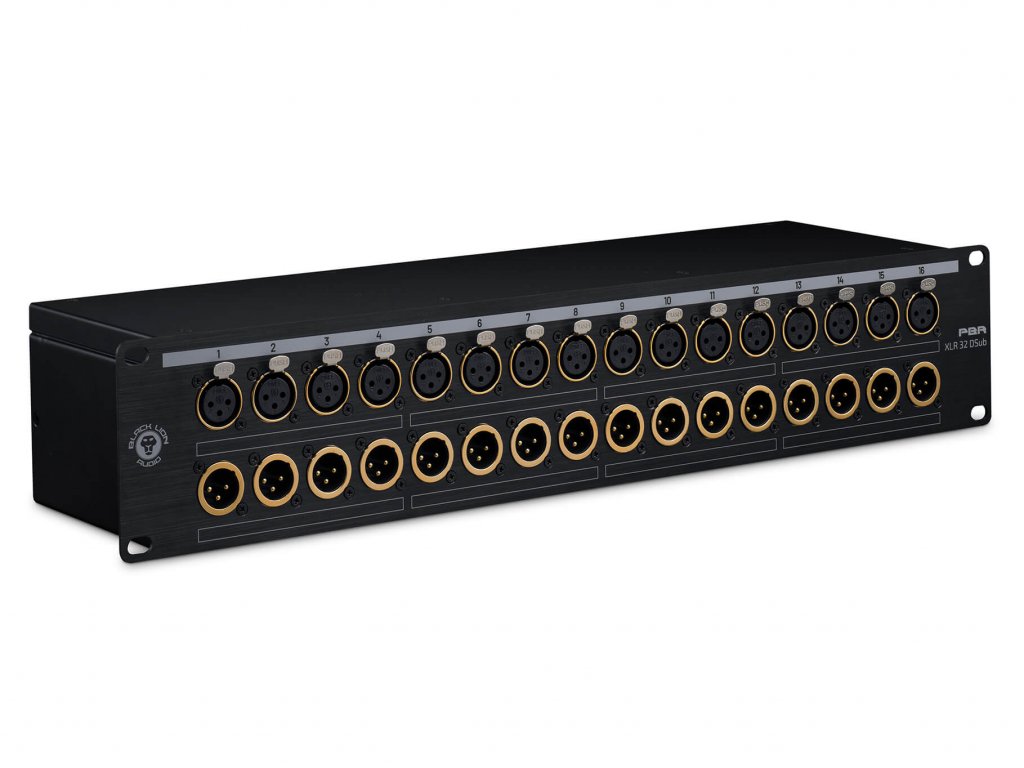

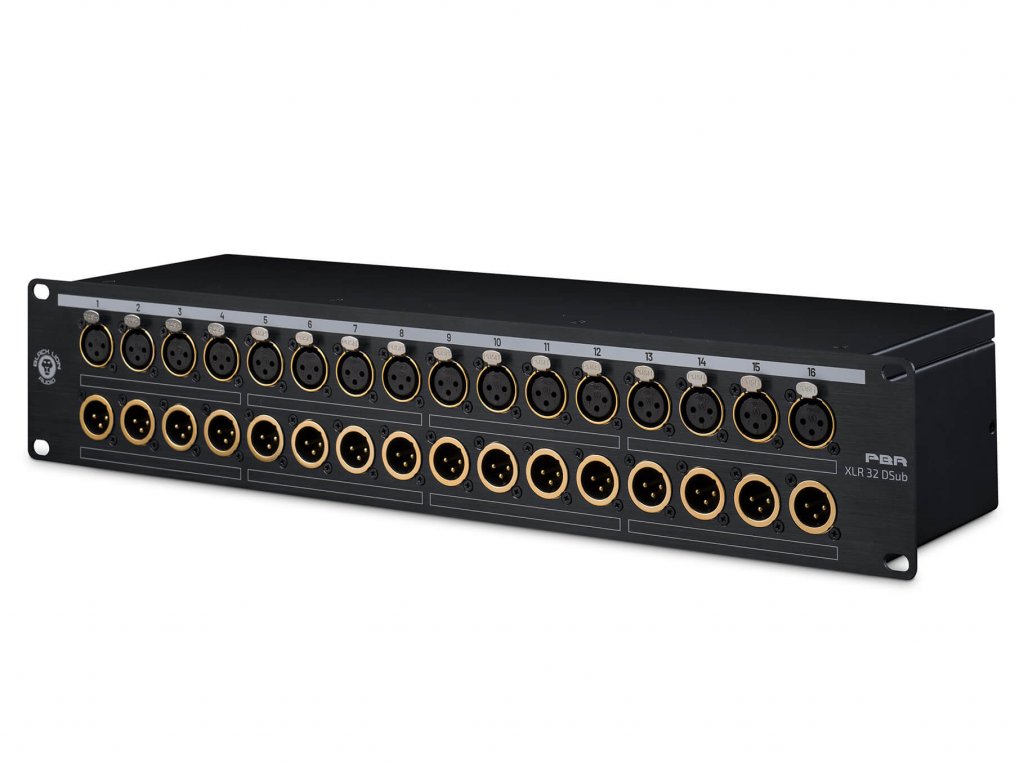

přední panel
Horní řada předního panelu osazena 16 konektory XLR(f) pro vstupy a spodní řada 16 konektory XLR(m) pro výstupy permanentně připojených přístrojů, mixů, nebo párových kabelů. Všechny konektory mají pozlacené kontakty. K propojení lze použít standardní kvalitní symetrické XLR-XLR kabely.
Konektory obou řad jsou pro větší přehlednost sdruženy do skupin po 4; pod každou čtveřicí je pole určené pro popis. Černě eloxovaný hliníkový přední panel je opatřen bočními úchyty pro instalaci do 19“ racku.

zadní panel
Ke stálému připojení přístrojů, mixů, nebo párových kabelů slouží 4 vysoce jakostní sdružené konektory DB25 s pozlacenými kontakty; dva pro vstupy 1-16 a dva pro výstupy 1-16.  K propojení s přístroji použijete standardní DSub kabely, na jejich druhém konci s konektory TRS, XLR, nebo DSub – podle typu připojených zařízení.

Mechanické provedení
Patch panel je vyroben z černě eloxovaných hliníkových a ocelových komponent. Má formát 19“ 2U pro instalaci do studia, do produkčních celků, divadel, koncertních sálů i pro mobilní ozvučovací celky.

vlastnosti:

• počet konektorů:
• přední panel: 16 XLR(f) + 16 XLR(m) s pozlacenými kontakty
• zadní panel: 4x DB25 s pozlacenými kontakty
• počet propojovacích bodů: 32
• eloxovaný hliníkový přední panel
• popisová pole pro jednotlivé přípojné body
• bytelné kovové šasi
• vysoká mechanická odolnost a spolehlivost
• dlouhá životnost
• rozměry (ŠxVxH): 48,5 x 9 x X cm
• rackové rozměry: 19”, 2U
