Kenton LNDR

LNDR

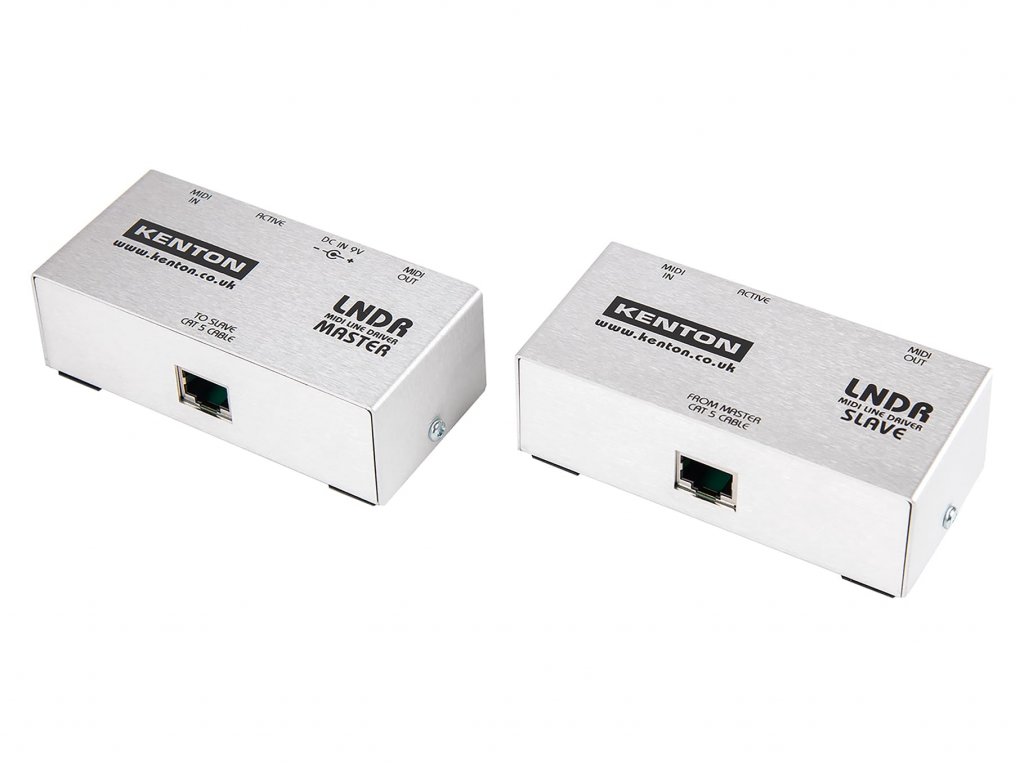

je pár MIDI modulů určený pro přenos MIDI pomocí síťového kabelu CAT5. Umožňuje přesný a rychlý přenos standardního MIDI na konektorech DIN oběma směry současně na vzdálenost více než 500 metrů. To je více než 33 x více, než vzdálenosti dosažitelné pomocí standardních kabelů MIDI s konektory DIN.

• pár modulů pro dálkový přenos MIDI
• propojení pomocí CAT kabelu
• dosah až 500 m
• obousměrný přenos dat
• MIDI In/Out na každém modulu
• napájecí adaptér součástí balení

Pár modulů LNDR je skvělý způsob, jak standardní MIDI signál distribuovat až na vdálenost 500 m – co je až 33x větší vzdálenost, než lze realizovat pomocí standardních MIDI kabelů. Dá se použít pro live aplikace na pódiu, ovládání světel, MIDI synchronizaci vzdálených systémů nebo rozvod MIDI v rámci nahrávacího studia nebo produkčních celků.

Jak přenos funguje?
Přenos probíhá pomocí standardního kabelu CAT5 přes speciální síťový protokol. Přenos MIDI dat běží oběma směry – jeden CAT5 kabel prodlouží propojení MIDI In/Out dvěma kabely s konektory DIN.

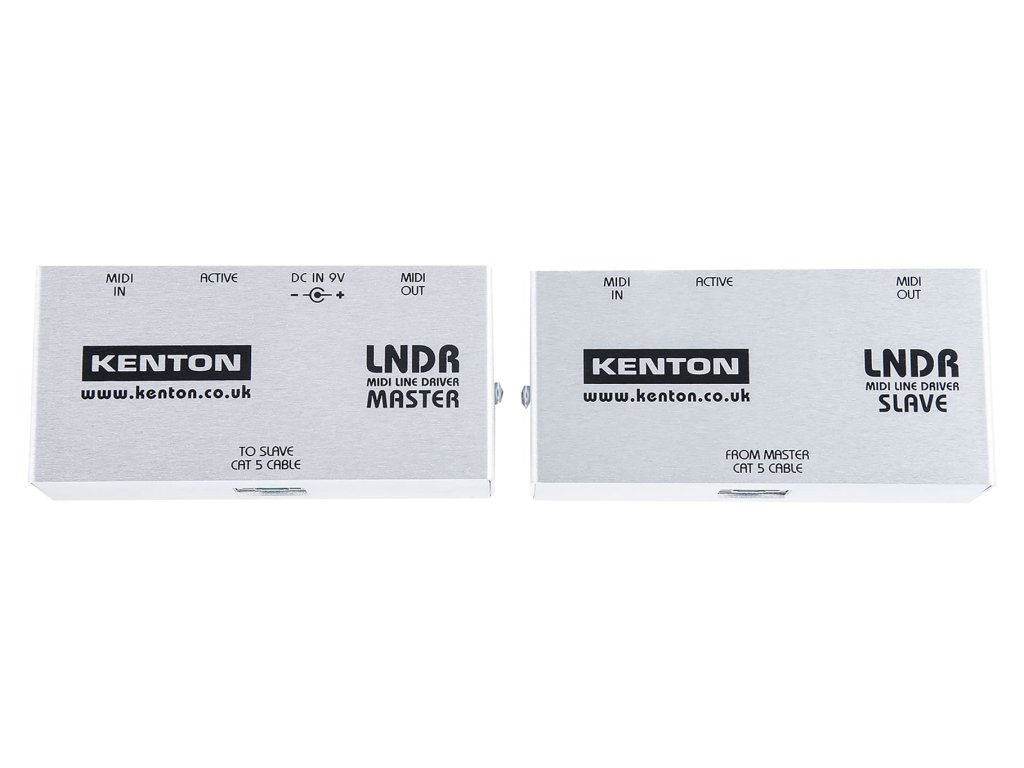

Z hlediska síťového připojení je jeden modul nastaven jako primární - Master, druhý sekundární - Slave. Z hlediska připojení MIDI DIN není podstatné, zda se připojíte do modulu Master nebo Slave. Umístění modulů je závislé pouze na dosažitelnosti externího napájení Master modulu pomocí napájecího adaptéru – tedy zásuvky 240 V.

Master modul

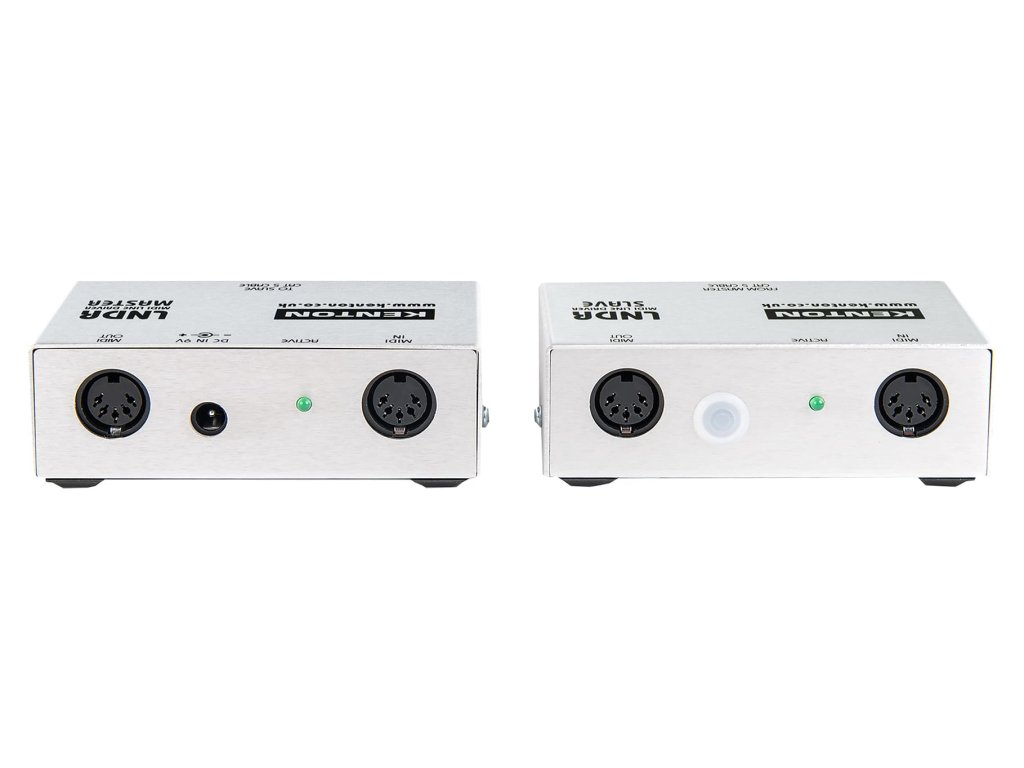

Pár DIN konektorů slouží jako standardní MIDI In a MIDI Out – mají stejnou funkci jako obdobné MIDI konektory na všech přístrojích nebo klávesových nástrojích.

• K MIDI In/Out se připojíte pomocí standardních MIDI kabelů.

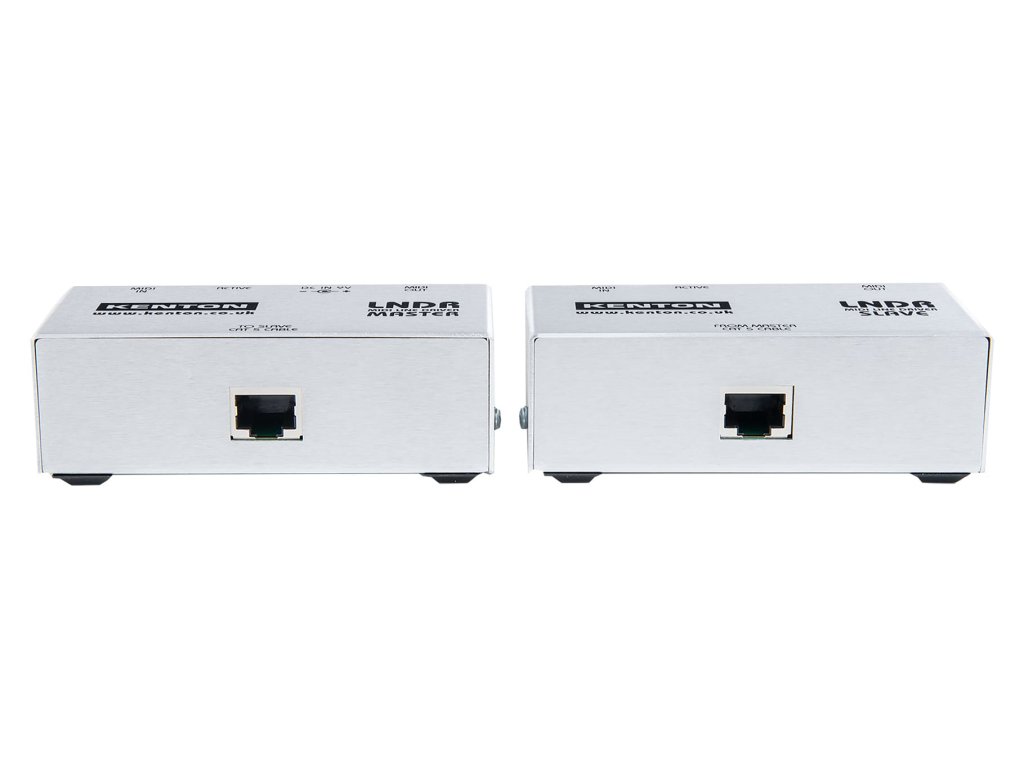

• Konektor RJ45 slouží k propojení s modulem Slave pomocí síťového kabelu CAT5. Po síťovém protokolu pak oboustranně běží MIDI data mezi oběma moduly.
• Aktivní propojení s modulem Slave a přenos MIDI dat signalizuje zelená LED Active.
• Jednotka Master je napájena pomocí přiloženého externího napájecího adaptéru 240 VA / 50 Hz.

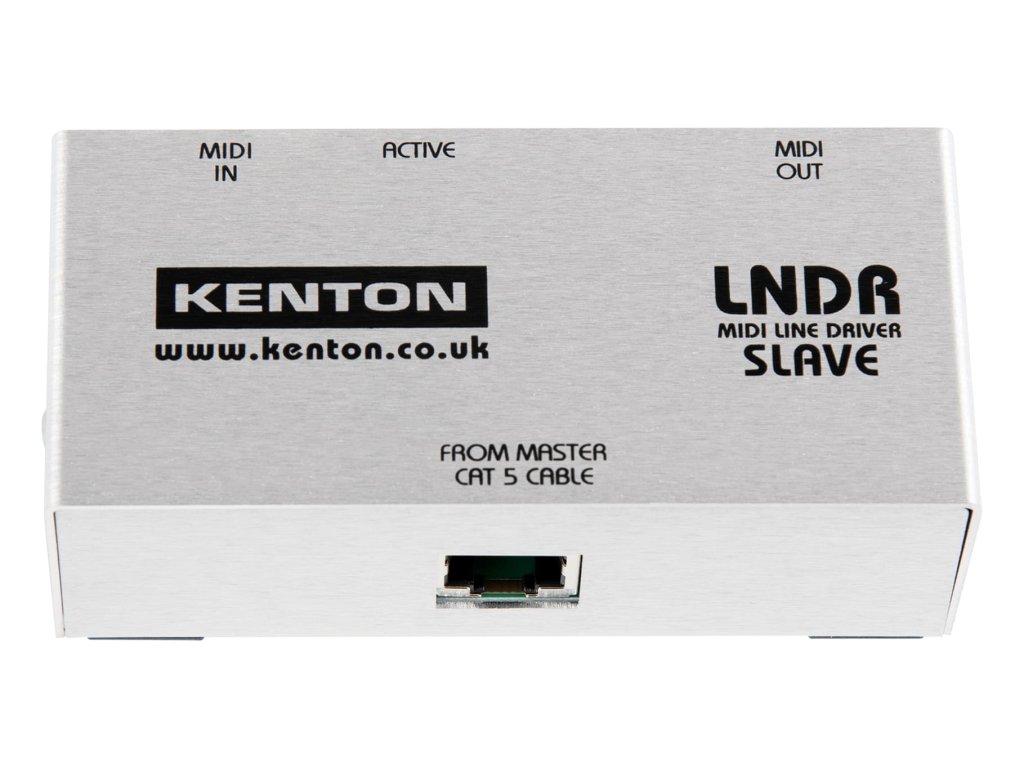

Slave modul
je také vybaven párem DIN konektorů označených MIDI In a MIDI Out – mají stejnou funkci jako obdobné MIDI konektory na všech přístrojích nebo klávesových nástrojích.

• K MIDI In/Out se připojíte pomocí standardních MIDI kabelů.
• Konektor RJ45 slouží k propojení s modulem Master pomocí síťového kabelu CAT5. Po síťovém protokolu pak oboustranně běží MIDI data mezi oběma moduly.
• Aktivní propojení s modulem Master a přenos MIDI dat signalizuje zelená LED Active.
• Po kabelu CAT5 je modul Slave i napájen z modulu Master. Slave tedy nepotřebuje žádný externí napájecí adaptér.

Propojení modulů
Přenos dat pomocí jednoho kabelu CAT je garantován až do vzdálenosti 500 m.
K propojení konektorů RJ45 obou modulů slouží standardní přímý (nekřížený) síťový kabel CAT5. Bez problémů vystačí na vzdálenosti do 100 m. Pokud potřebujete realizovat propojení do vzdálenosti až 500 m, doporučuje se kabel CAT5e; vhodné jsou také kabely CAT6 nebo CAT7.

CAT kabel není součástí balení – zvolte podle vzdálenosti, na jakou chcete spojení realizovat. K propojení používejte pouze kvalitní CAT a MIDI kabely, aby vaše propojení bylo 100% spolehlivé.

Pozn.: Konektory RJ45 na obou modulech slouží pouze k vzájemnému propojení obou modulů. Pomocí tohoto konektoru nelze Master ani Slave připojit k síti (např. Ethernet apod)

vlastnosti

• pár modulů pro MIDI až na 500 m
• napájení
  • vstup 9 V až 12 V DC (pouze na Masteru)
  • spotřeba 85 mA, 2,1 mm zástrčka (+ uprostřed)
• MIDI připojení (oba moduly)
  • konektory: standardní 5pinový konektor DIN)
  • 1x MIDI In (na každé jednotce)
  • 1x MIDI Out (na každé jednotce)
• propojení modulů
  • do 100 m: CAT5 s konektory RJ45
  • 100 m až 500 m: CAT5e, CAT6, CAT7
  • plně duplexní protokoly MIDI a RS485
  • kabel CAT není součástí balení
• napájení
  • externí napájecí adaptér (součástí balení)
  • 240 V AC / 50 Hz – 12 V DC
  • polarizace: + na středním pinu
  • připojení pouze k modulu Master
  • napájení modulu Slave pomocí kabelu CAT
• hmotnost: 0,110 kg (každý modul)
• rozměry: 10 x 4,6 x 3,2 cm (každý modul)
