LiN76 mkII

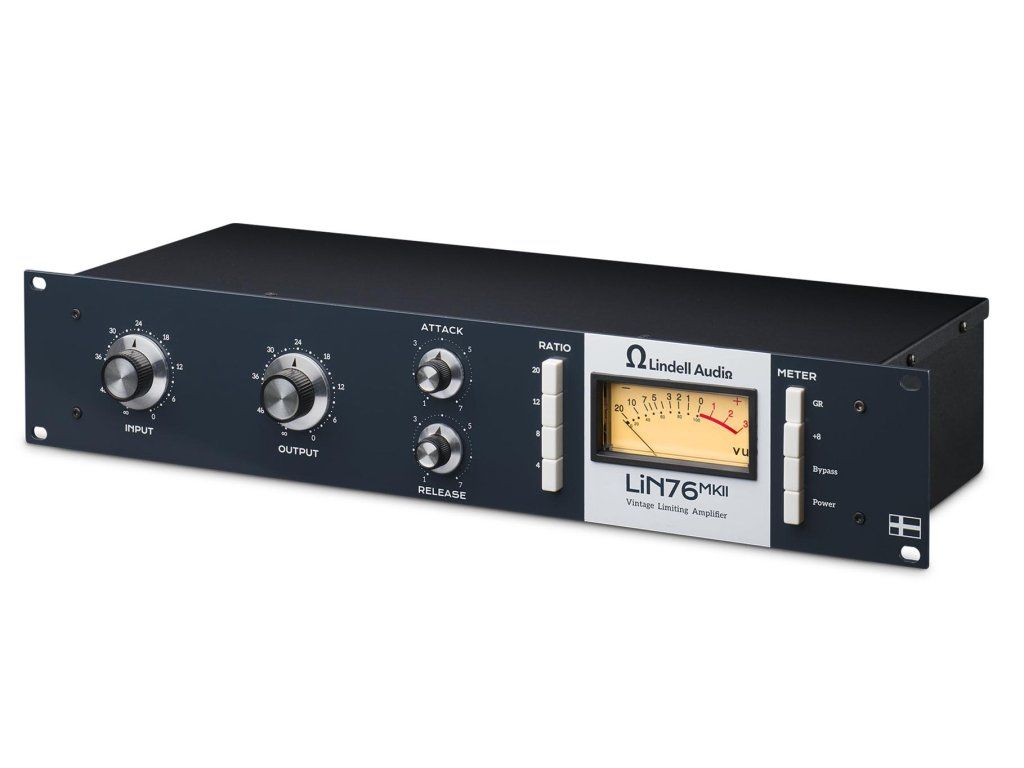

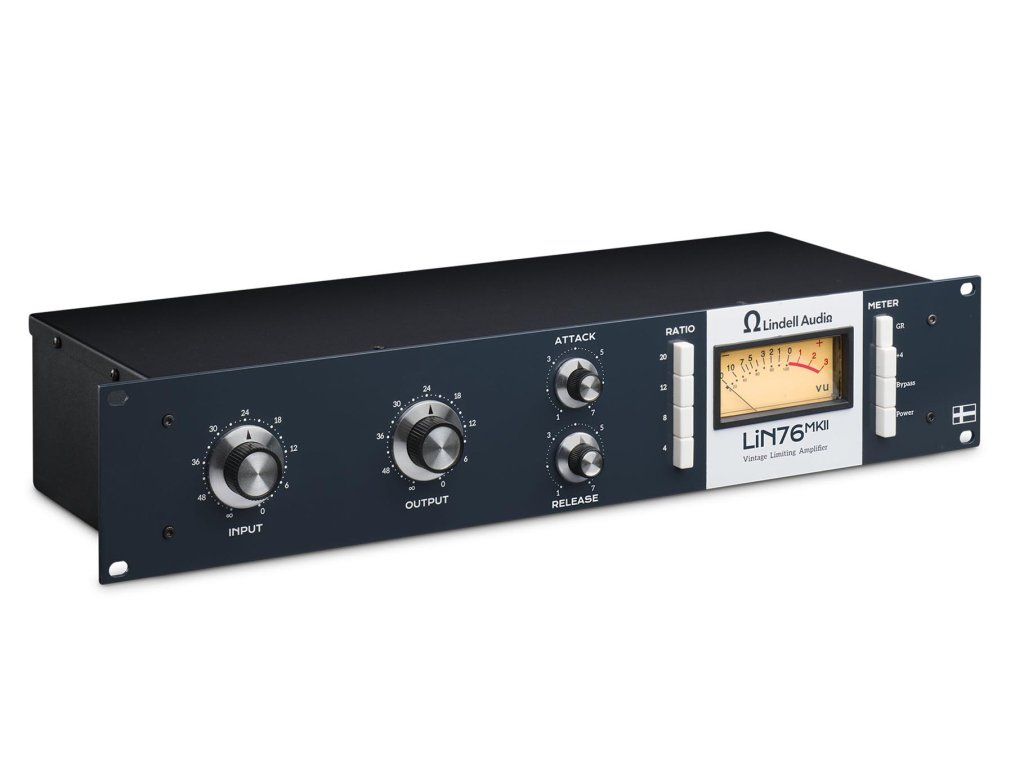

LiN76 mkII je nová, vylepšená verze populárního kompresoru inspirovaného klasickými kompresory/limitery typu 76. Oproti původní verzi přináší přepracovaný kompresní obvod s nižším šumem, interní napájecí zdroj s IEC konektorem místo externího adaptéru, RCA konektor pro stereo link dvou jednotek, True Bypass pro reálné obejití celého signálového řetězce, nový trim pro kalibraci VU metru a tradiční 1176 schéma ovládání Attack/Release (po směru rychlejší). Kombinuje prvky několika historických revizí 1176 do univerzálního studiového nástroje s širšími zvukovými možnostmi a přesnější kontrolou dynamiky.

• FET kompresor typu 1176
• zpětnovazební topologie
• symetrický TRS vstup
• symetrický TRS výstup
• Lindell Custom transformátor
• plynulý Attack a Release
• kompresní poměr 4:1–20:1
• funkce All Buttons
• kovová rack konstrukce 2U

LiN76 mkII je analogový FET kompresor navržený pro precizní kontrolu dynamiky jednotlivých stop i celých mixů. Díky kombinaci čistého vstupního obvodu, charakterového výstupního stupně a rychlé odezvy je vhodný pro vokály, bicí, baskytaru i mixbus.

Co je nového?

• inovované interní obvody pro větší čistotu a headroom signálu
• poctivý interním napájecí zdroj s možností přepínání 115/230 V
• True Bypass - fyzické obejití interních obvodů a výstupního transformátoru
• Link pro zapojení dvou kompresorů pro zpracování stereo signálu

Použití

Zařízení je vhodné pro studiové nahrávání, mix i paralelní kompresi. Rychlé časy Attack umožňují přesné zachycení tranzientů, zatímco široký rozsah Release podporuje přirozené i výrazně pumpující charakteristiky. Stereo link umožňuje propojení dvou jednotek pro přesně sladěné stereo zpracování.

Ovládání a prvky

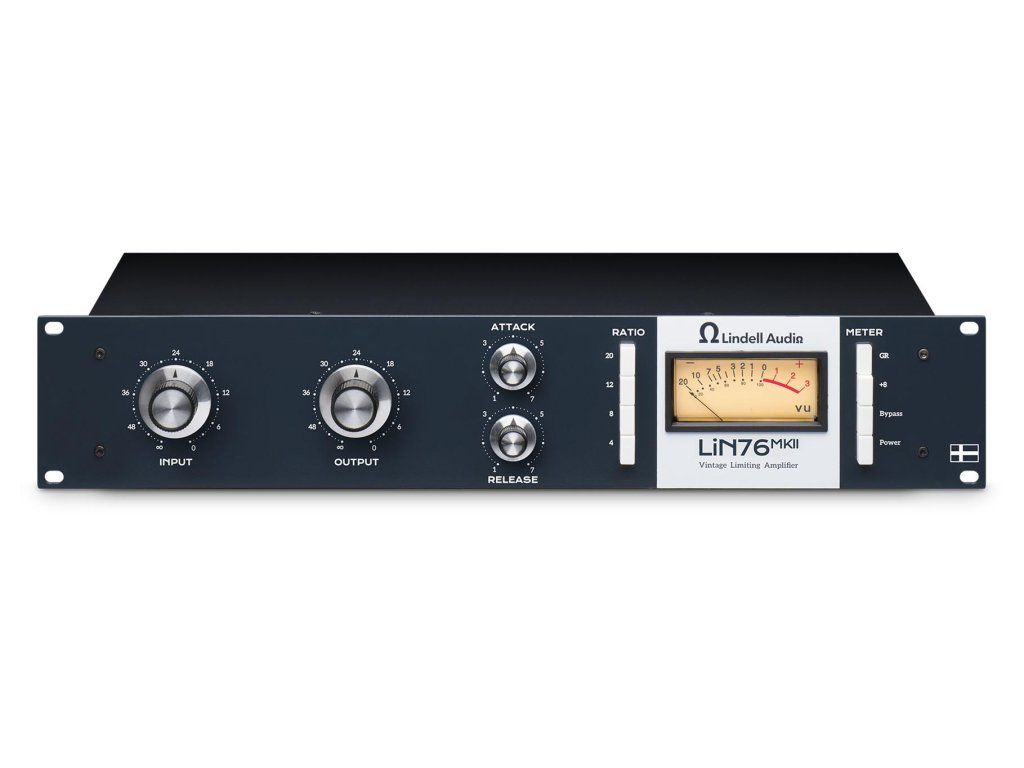

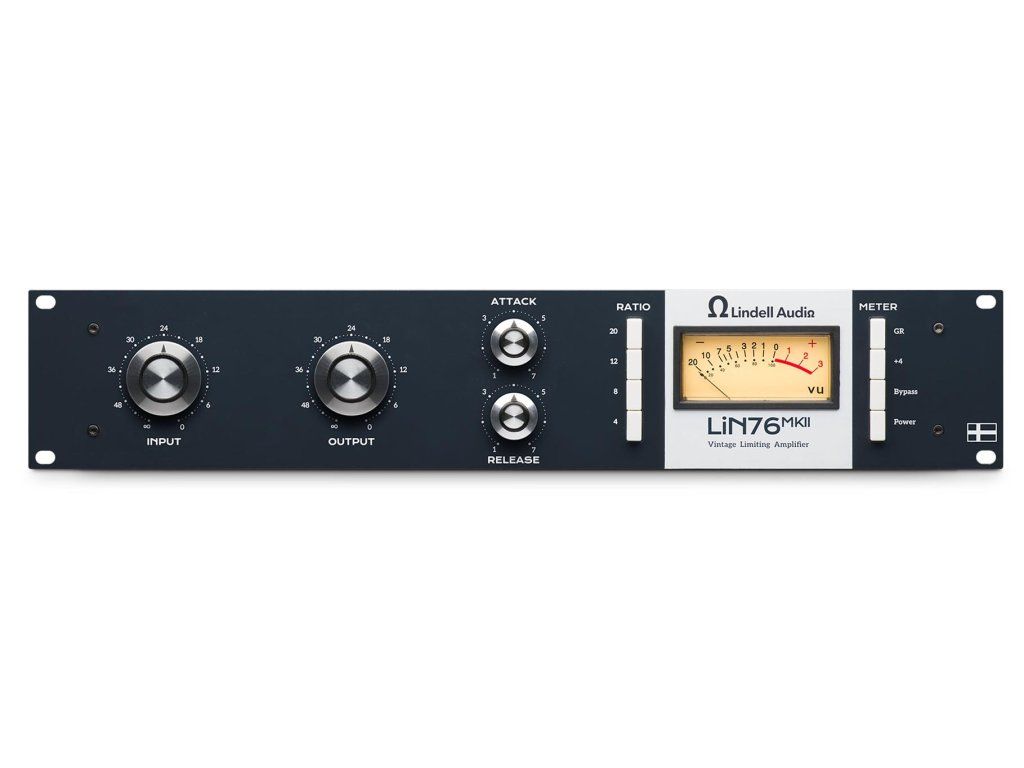

Na předním panelu jsou potenciometry Input a Output pro nastavení prahu komprese a makeup gain. Ovladače Attack (20 µs – 800 µs) a Release (50 ms – 1100 ms) jsou plynule nastavitelné v tradičním schématu 1176 (po směru hodinových ručiček rychlejší). Tlačítka kompresního poměru umožňují volbu 4:1, 8:1, 12:1, 20:1 nebo jejich kombinaci.

Funkce All Buttons

Současným stiskem všech tlačítek kompresního poměru aktivujete režim All Buttons, který vytváří extrémní limiterový charakter s velmi tvrdým kolenem a výraznou saturací. Tento režim je oblíbený zejména při zpracování bicích a agresivních signálů.

Měřicí a provozní režimy

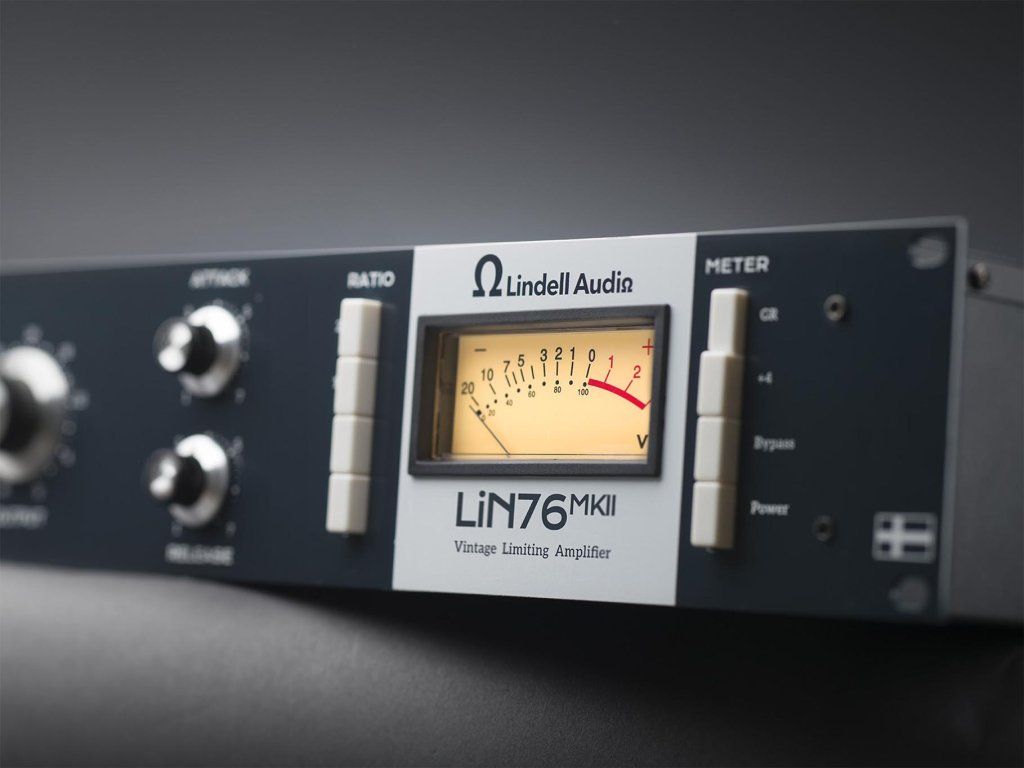

• VU metr zobrazuje Gain Reduction (GR)
• VU metr zobrazuje výstupní úroveň +4 dB
• Přepínač Bypass umožňuje reálné obejití všech obvodů kompresoru i transformátoru – True Bypass

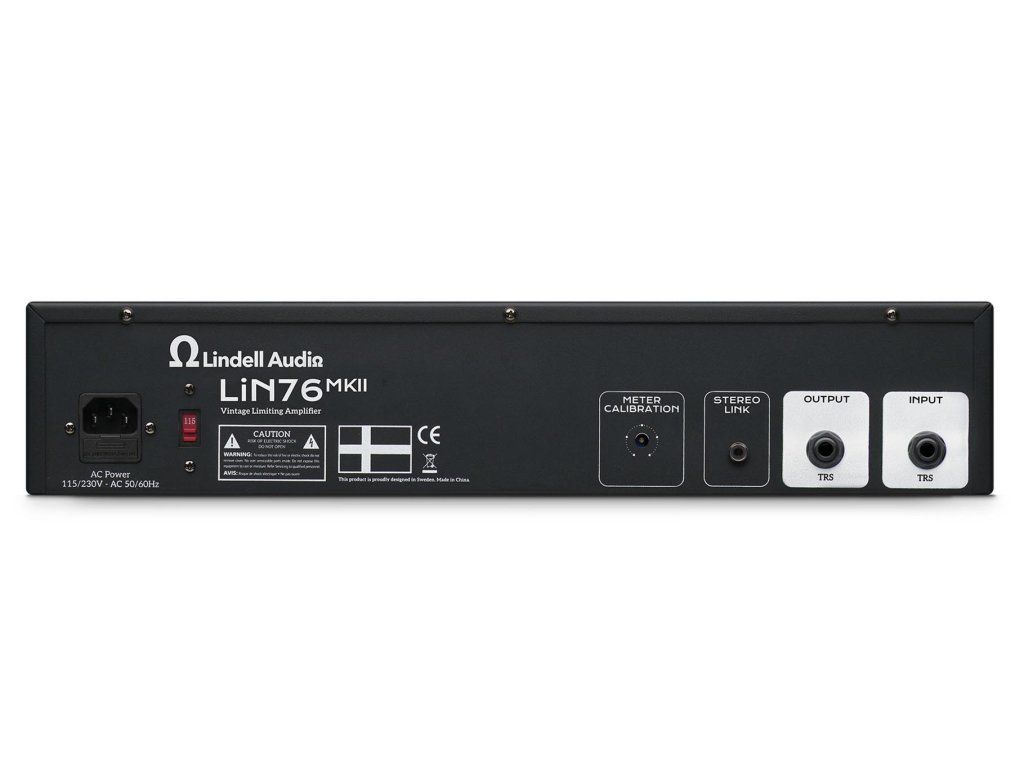

• Zadní panel obsahuje kalibraci VU metru pro nastavení nulové polohy

Připojení

Zařízení disponuje symetrickým TRS vstupem a výstupem pro linkovou úroveň. Stereo Link je realizován pomocí RCA konektoru. Interní napájecí zdroj s IEC konektorem umožňuje přímé připojení k síti (100–240 V dle verze) bez externího adaptéru.

Konstrukce a obvodové řešení

Koncepce kombinuje prvky několika historických revizí 1176: vstupní stupeň inspirovaný Rev. G a Rev. D pro čistotu před kompresí, FET prvek používaný v raných verzích pro charakter zvuku a výstupní stupeň inspirovaný Rev. A pro výraznější saturaci při vyšším vybuzení. Výsledkem je široká škála zvukových charakterů od čisté kontroly až po barevnou dynamickou saturaci.

Zpětnovazební technologie

Kompresor využívá zpětnovazební (feedback) topologii, kdy je detekční obvod řízen výstupním signálem až za FET tranzistorem. Tento princip je typický pro klasické 1176 konstrukce a přispívá k muzikálnímu, přirozeně reagujícímu charakteru komprese. Výsledkem je hladší náběh komprese, výraznější dynamická barva a schopnost dosáhnout jak transparentní kontroly komprese, tak i agresivní limitace.

vlastnosti

• typ produktu: FET kompresor typu 1176
• Konstrukce a obvod
• topologie: zpětnovazební
• vstupní obvod: IC, symetrický
• kompresní obvod: přepracovaný, nízký šum
• transformátor: Lindell Custom
• interní napájecí zdroj
• Dynamické parametry
• kompresní poměr: 4:1, 8:1, 12:1, 20:1 + kombinace
• attack: 20 µs – 800 µs
• release: 50 ms – 1100 ms
• maximální zesílení: 50 dB
• THD: < 0,75 %
• Měření a provoz
• měření: GR, +4 dB
• bypass: True Bypass
• stereo link: RCA
• Napájení a mechanika
• napájení: 12 VAC
• síťové napětí: 100–240 V
• rozměry: 43,8 × 15,2 × 8,8 cm
• hmotnost: 2,9 kg
• prodejní jednotka: kus

balení obsahuje

• LiN76 mkII
• napájecí IEC kabel
• uživatelský manuál
