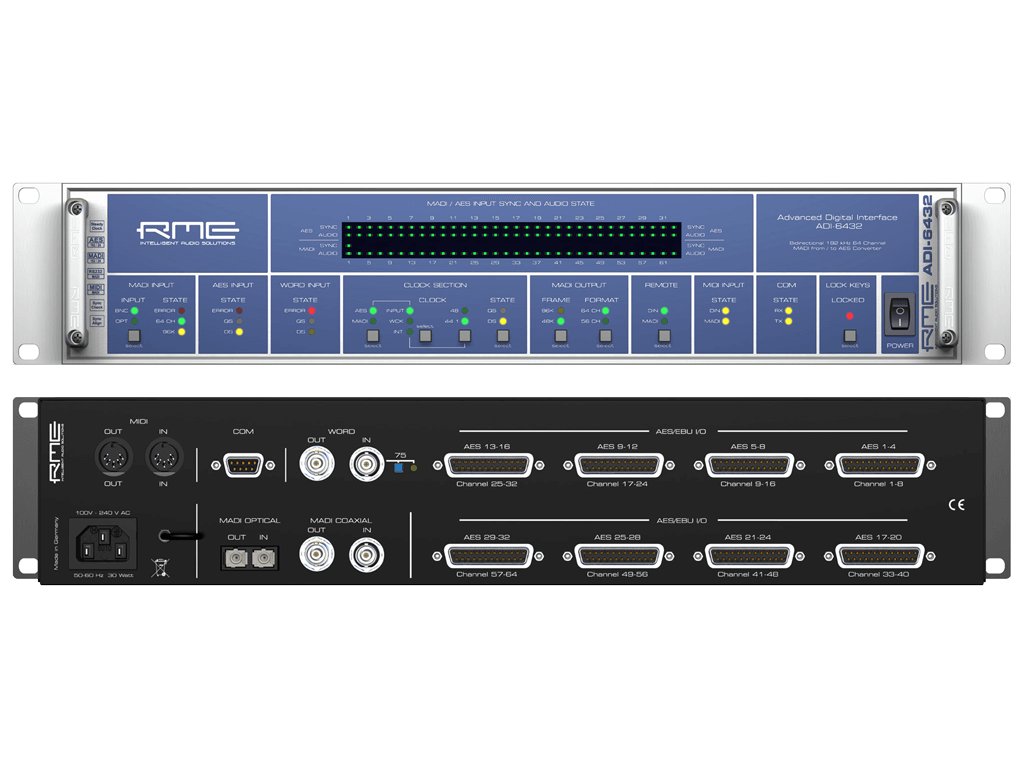

RME ADI-6432 nabízí konverzi 64 kanálů z MADI na AES/EBU a opačně. Typicky lze tento převodník použít pro vícekanálový digitální přenos na větší vzálenosti (2xADI) nebo jako interface k Hammerfall DSP MADI PCI či PCIe kartě.
- 19" Rack format 2U
- Až 192 kHz u MADI a AES
- Displeje stavu pro MADI a AES
- SteadyClock pro maximální redukci jitterů
- Kompletní dálkové MIDI ovládání
- Vysílá MIDI přes MADI
- Vysílá RS232 přes MADI
- Rozměry (Š x V x H) 483 x 88 x 200 mm
ADI-6432 nabízí konverzi 64 kanálů z MADI na AES/EBU a opačně. Typicky lze tento převodník použít pro vícekanálový digitální přenos na větší vzálenosti (2xADI) nebo jako interface k Hammerfall DSP MADI PCI či PCIe kartě.
Digitální formáty
MADI zprostředkovává přenos 64 kanálů 24-bit digitálního audia při samplovací frekvenci 48 kHz, 32 kanálů při 96 kHz a 16 kanálů při 192 kHz. Všechny kanály jsoupřenášeny po jednom kabelu, a to buď koaxiálním kabelem (do 100 m) nebo optickým kabelem (až 2000 m). AES/EBU poskytuje celkem 32 vstupů a výstupů tohoto dvoukanálového formátu, které jsou fyzicky relizovány osmi D-SUB konektory. ADI-6432 zvládá jak 56 tak 64 kanálový formát stejně dobře jako 96k frame na vstupu a může být též nastaven, aby tyto formáty sám generoval na výstup.
Technologie, synchronizace
RME SteadyClock umožňuje ADI-6432 používat MADI bez dodatečného propojení word clocku a garantuje excelentní kvalitu clocku v každé situaci. Díky vysoké účinnosti redukce jitterů, jakýkoliv externí clock signál - AES nebo word clock - může být opraven a zregerenován a následně použit jako referenční clock na výstupu. Intelligent Clock Control (ICC) navíc uchovává poslední platnou samplovací frekvenci v případě ztráty signálu.
ADI-6432 poskytuje word clock v Single, Double a Quad Speed režimech, distribuje Double Wire 96 kHz signál v MADI streamu a také podporuje dvojnásobný MADI samplerate (96k frame). Technologie SyncAlign a SyncCheck, známé od ostatních RME produktů, zajištují perfektní synchronizaci a detekci chyb. Více jednotek může být spřaženo a pracovat synchronně za použití word clocku. Veškerá nastavení jsou uloženy v paměti i po vypnutí.
Nastavení, indikace
Přední panel poskytuje detailní a přehledné zobrazení stavu synchronizace a signálů a to prostřednictvím 97 LED. Nastavení a přepínání režimů umožňují tlačítka a aktuální stav je zobrazen příslušnými LED diodami.
Serial / MIDI
16 MIDI kanálů může být přenášeno skrytě přes MADI společně s 64 audio kanály. To samé platí o RS232 (9600, 19200, 115200 Baud), díky 9-pin COM portu může být ADI-6432 použit jako prodloužení sériového kabelu bez jakéhokoliv vlivu na přenášená audio data.
Navíc ADI-6432 může být plně dálkově ovládána a nastavována přes MIDI a také posílá dotazy na status a zobrazuje tak stav jednotky. Každý ADI-6432 se hlásí pod jiným ID, což dovoluje nezávislé dálkové ovládání více jednotek na jednom MIDI kanálu.
Montáž
Kompaktní 19" box s výškou 2U lze jednoduše namontovat do racku.
Je k dispozici také verze RME ADI-6432 R, který může být připojen do dvou rozdílných napájecích elektrických okruhů. V případě výpadku jednoho okruhu RME ADI-6432 R funguje dál bez přerušení.
Digitální formáty
MADI zprostředkovává přenos 64 kanálů 24-bit digitálního audia při samplovací frekvenci 48 kHz, 32 kanálů při 96 kHz a 16 kanálů při 192 kHz. Všechny kanály jsoupřenášeny po jednom kabelu, a to buď koaxiálním kabelem (do 100 m) nebo optickým kabelem (až 2000 m). AES/EBU poskytuje celkem 32 vstupů a výstupů tohoto dvoukanálového formátu, které jsou fyzicky relizovány osmi D-SUB konektory. ADI-6432 zvládá jak 56 tak 64 kanálový formát stejně dobře jako 96k frame na vstupu a může být též nastaven, aby tyto formáty sám generoval na výstup.
Technologie, synchronizace
RME SteadyClock umožňuje ADI-6432 používat MADI bez dodatečného propojení word clocku a garantuje excelentní kvalitu clocku v každé situaci. Díky vysoké účinnosti redukce jitterů, jakýkoliv externí clock signál - AES nebo word clock - může být opraven a zregerenován a následně použit jako referenční clock na výstupu. Intelligent Clock Control (ICC) navíc uchovává poslední platnou samplovací frekvenci v případě ztráty signálu.
ADI-6432 poskytuje word clock v Single, Double a Quad Speed režimech, distribuje Double Wire 96 kHz signál v MADI streamu a také podporuje dvojnásobný MADI samplerate (96k frame). Technologie SyncAlign a SyncCheck, známé od ostatních RME produktů, zajištují perfektní synchronizaci a detekci chyb. Více jednotek může být spřaženo a pracovat synchronně za použití word clocku. Veškerá nastavení jsou uloženy v paměti i po vypnutí.
Nastavení, indikace
Přední panel poskytuje detailní a přehledné zobrazení stavu synchronizace a signálů a to prostřednictvím 97 LED. Nastavení a přepínání režimů umožňují tlačítka a aktuální stav je zobrazen příslušnými LED diodami.
Serial / MIDI
16 MIDI kanálů může být přenášeno skrytě přes MADI společně s 64 audio kanály. To samé platí o RS232 (9600, 19200, 115200 Baud), díky 9-pin COM portu může být ADI-6432 použit jako prodloužení sériového kabelu bez jakéhokoliv vlivu na přenášená audio data.
Navíc ADI-6432 může být plně dálkově ovládána a nastavována přes MIDI a také posílá dotazy na status a zobrazuje tak stav jednotky. Každý ADI-6432 se hlásí pod jiným ID, což dovoluje nezávislé dálkové ovládání více jednotek na jednom MIDI kanálu.
Montáž
Kompaktní 19" box s výškou 2U lze jednoduše namontovat do racku.
Je k dispozici také verze RME ADI-6432 R, který může být připojen do dvou rozdílných napájecích elektrických okruhů. V případě výpadku jednoho okruhu RME ADI-6432 R funguje dál bez přerušení.
Doplňkové parametry
| Kategorie: | Studio a recording - Audio převodníky a konvertory |
|---|---|
| Záruka: | 24 měsíců |
| ? Typ (směr) konverze: | DD (Digital <--> Digital) |
| ? Počet kanálů: | 64 |
| ? Linkové vstupy: | 0 |
| ? Linkové výstupy: | 0 |
| ? Mikrofonní vstupy: | 0 |
| ADAT: | Ne |
| MADI: | Ano |
| S/PDIF: | Ne |
| AES/EBU: | Ano |
| AVB: | Ne |
| Dante: | Ne |
| Kód výrobce: | 1000005 |
