DPS-2

lineární napájecí zdroj pro audio zařízení s velmi nízkým šumem a unikátní technologií detekce a filtrování šumů a dalších nežádoucích jevů. Led indikace stavu a chybových hlášení. Ideální pro převodníky řady RME ADI-2

• napájecí zdroj s nízkým šumem
• dva výstupy s různou technologií filtrování
  • tradiční DC výstup Linear s vícestupňovou filtrací
  • výstup s patentovanou RME technologií μFilter
• LED indikace stavu a chybových hlášení
• mód AutoDark
• přepínač Gnd/Lift
• velikost 1/3 rack 19“
• ideální pro převodníky řady RME ADI-2

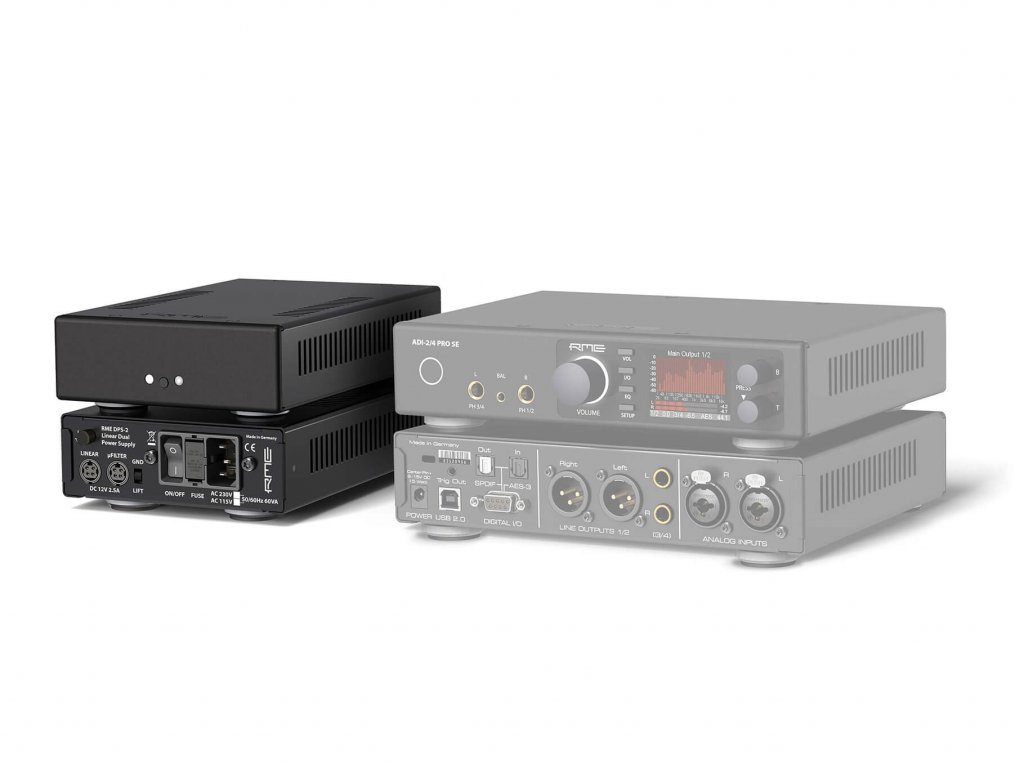

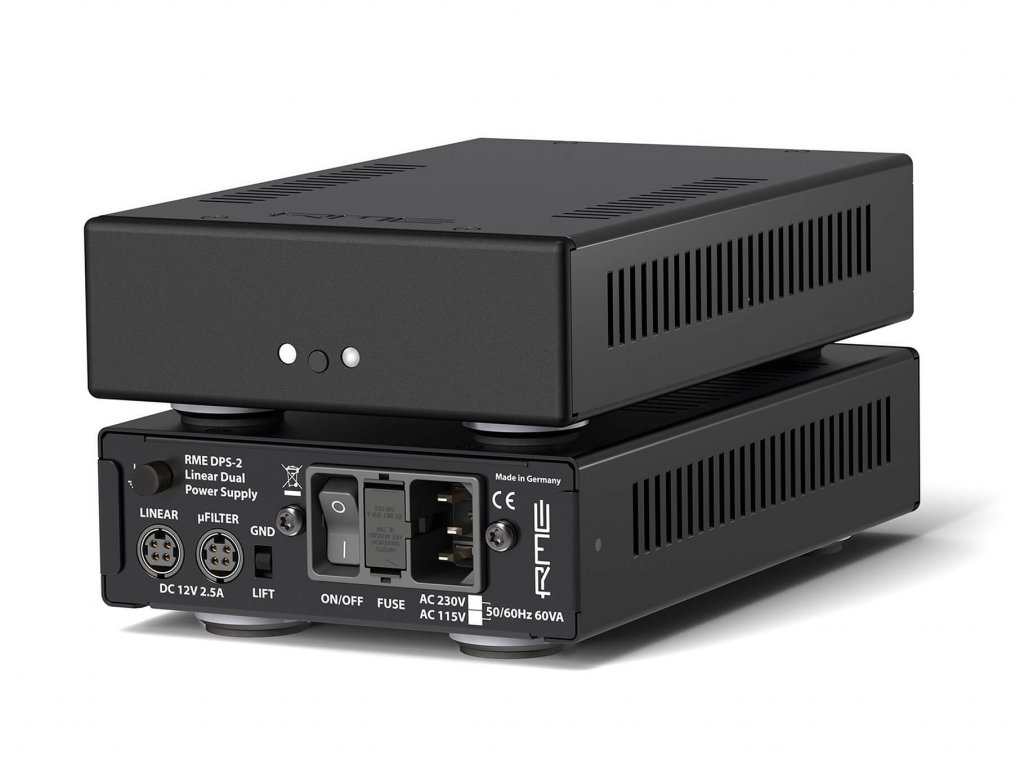

DPS-2 je výjimečný lineární napájecí zdroj, který se může pochlubit nejen působivými technickými údaji, ale také širokou škálou jedinečných a velmi užitečných funkcí. Toto kompaktní zařízení je například vybaveno dvěma různě filtrovanými výstupy. Pouzdro a přední panel DPS-2 vycházejí z řady ADI-2 a pojmou inovativní konstrukci obvodů RME na šířku pouhé poloviny racku.

výstup Linear
je tradičním stejnosměrným výstupem DC 12 V / 2,5 A. Je ale vybaven vícestupňovou pasivní a aktivní filtrací včetně 30 000 μF kondenzátorové banky, feritové tlumivky a také aktivního výstupního filtru s hybridním regulátorem napětí.

μFilter výstup
Druhý výstup je založen na patentované technologii μFilter společnosti RME. Zde je signál z předfiltrovaného lineárního výstupu rovněž zpracováván vysoce účinnými aktivními filtry, aby bylo dosaženo výjimečně čistého stejnosměrného výstupu s šumem pouhých několika μV (mikrovoltů). Výstup je navíc vybaven technologií senzoru, který měří a upravuje výstupní napětí přímo na DC konektoru dodávaného DC kabelu. Výsledkem je extrémně nízká výstupní impedance a regulace zátěže, čímž je zajištěno čisté výstupní napětí +12,0 V při zátěži 2,5 A. Zcela se tak zamezuje jakýmkoli poklesům napětí v závislosti na zátěži.

V kombinaci použití dvoustupňového HF filtru i stejnosměrného filtru na straně AC vstupů poskytuje DPS-2 optimální výsledky bez rušivého šumu. To zajišťuje také 60 VA audio toroidní transformátor s přídavným oddělovacím vinutím a magnetickým stíněním, který zaručuje naprosto bezhlučný a bezšumový provoz v každé situaci.

dva zemnicí okruhy
V případě potřeby lze použít přepínač GND/LIFT k odpojení stejnosměrné země od PE (ochranného uzemnění) pro eliminaci bzučivých nebo hučivých zvuků. V žádném případě není jakkoli ovlivněna bezpečnost, protože primární část a kryt zůstávají pevně spojeny s PE napájecího přívodu.

DPS-2 vybaven šroubem pro připojení zemnicí svorky. Tak lze DPS-2 v případě potřeby uzemnit, nebo pro použití použít jinou zem než PE výstupního napájení.

stavové LED diody
DPS-2 je na přední straně vybaven dvěma stavovými LED diodami, které poskytují rychlý přehled o provozních režimech a chybových stavech (napájení, aktivní výstup, tepelné a výkonové přetížení, podpětí, zkrat). Pomocí zapuštěného tlačítka na předním panelu mohou uživatelé zapnout režim AutoDark, kdy LED diody svítí pouze při zapnutí a chybách.

vlastnosti

• napájecí zdroj s nízkým šumem
• dva výstupy s různou technologií filtrování
  • lineární stejnosměrný výstup 12 V 2,5 A
  • výstup DC μFilter 12V / 2,5A
• ochrany:
  • tepelné přetížení
  • výkonové přetížení
  • podpětí
  • zkrat
• LED indikace:
  • stav: napájení, aktivní výstup
  • chybová hlášení: tepelné a výkonové přetížení, podpětí, zkrat
• mód AutoDark pro nerušený poslech
• chybová hlášení:
• šroub zemnicí svorky
• přepínač GND/LIFT
• napájení:
  • AC 230V / AC 115 V
  • síťová zásuvka IEC
• rozměry (ŠxVxH): 13 x 4,4 x 20 cm
• hmotnost: 1,89 kg

balení obsahuje

• DPS-2
• DC Sensor kabel se zamykatelným DC konektorem 2,1 x 5,5 mm, délka 1 m
• DC Sensor kabel s DC konektorem 2,1 x 5,5 mm, délka 1 m
• napájecí kabel IEC Power cable, délka 1,5 m
• manuál
