RME HDSPe AES

HDSPe AES je PCI-Express karta s rozhraním AES/EBU. Nabízí 8 AES vstupů (16 kanálů) a 8 AES výstupů (16 kanálů) s podporou samplovací frekvence 192 kHz. Karta je také vybavena dvěma MIDI I/O porty, rozhraním WordClock I/O a je možno ji rozšířit o volitelný TCO modul se synchronizací s LTC a videem.

HDSPe AES je odpovědí firmy R.M.E. na častý požadavek audio-profesionálů na AES kartu s typickými vlastnostmi a vysokou kvalitou značky RME. Tato audio karta je perfektním řešením pro profesionální uživatele z oblasti rádií, TV, divadel, stage/PA a profesionálních studií.

Provedení

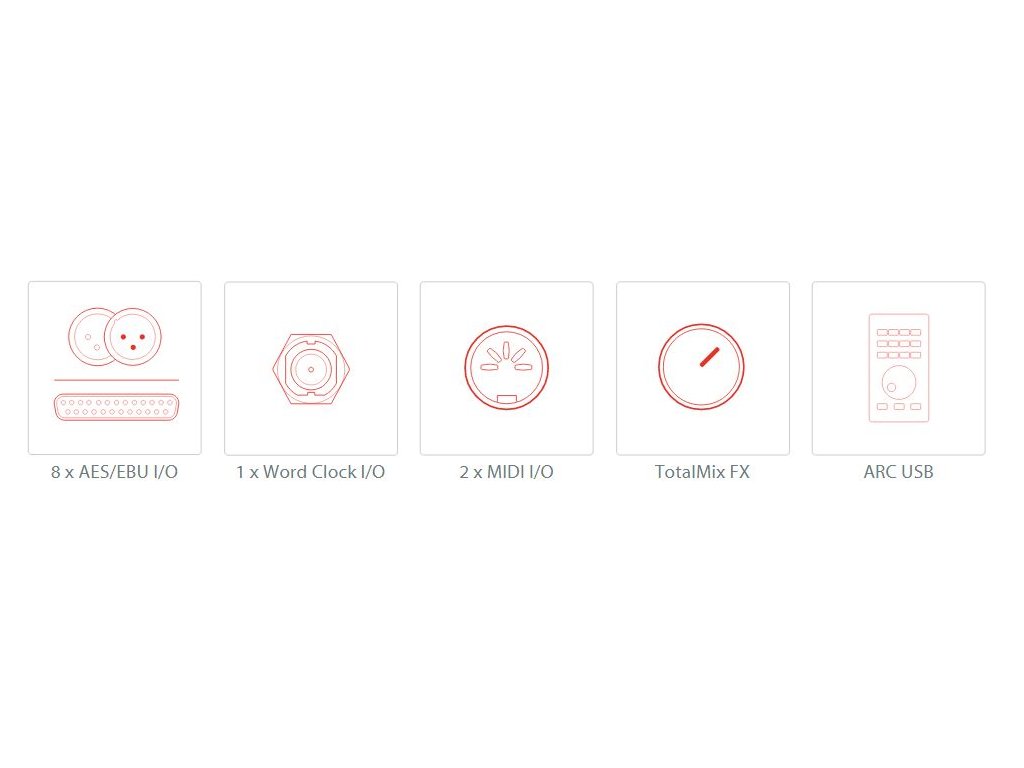

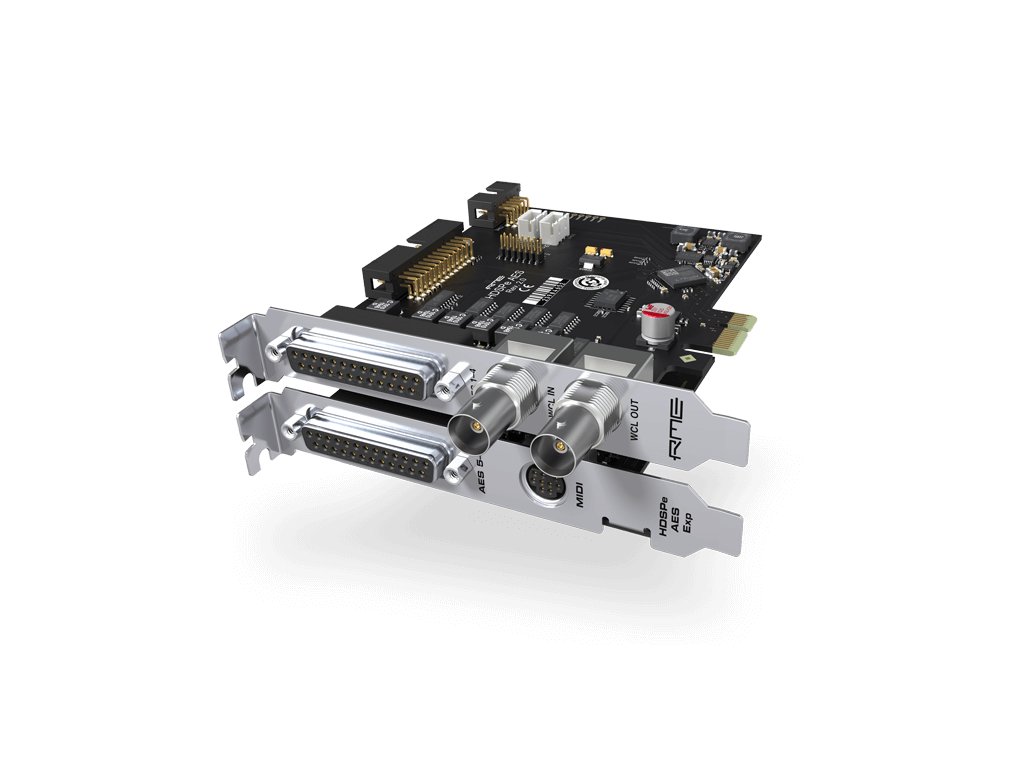

Základní deska karty je vybavena konektory Word Clock I/O a 25-pin D-sub, který nabízí 4x rozhraní AES/EBU I/O (kanály 1-8) pomocí standardního digital breakout kabelu (Tascam pinout). Word Clock vstup je galvanicky izolován pomocí oddělovacího transformátoru a pracuje v Single, Double a Quad Speed módu s automatickým nastavením. Druhý board obsahuje další AES kanály 9-16 a také konektor pro MIDI breakout kabel s dvojnásobným rozhraním MIDI I/O (standardní 5-pin DIN konektory). Rozšiřující board nevyžaduje volný slot na základní desce počítače.

Mezi nejvýznačnější vlastnosti karty HDSPe AES patří:

• Podpora 192 kHz pro plný počet 16 kanálů
• Nativní podpora pro Double (48kHz) a Quad (96 kHz) Wire operace
• Přímá konverze 48, 96, 192 kHz
• Technologie SteadyClock pro eliminaci jitterů a regeneraci clocku
• Intuitivní a přívětivé uživatelské rozhraní
• Totak Mix: 512 kanálový mixer/patchabay/router s interním rozlišením 42 bit
• 48 level meter Peak/RMS, hardwarově procesovaný

Total Mix

Díky DSP technologii Total Mix může být všech 16 vstupů a 16 playback kanálů zcela libovolně routováno a mícháno do 16 fyzických výstupů. Může být vytvořeno až 8 nezávislých stereo submixů. Nastavení routingu lze kopírovat a vkládat (copy – paste), fadery lze slinkovat, groupovat s použitím skvěle navrženého matrixu. Díky technologii Total Mix lze HDSPe AES použít jako výkonný redistributor, patchbay, router, konvertor a splitter. Total Mix pracuje na bázi hardwaru (softwarově je pouze řízen) a je plně ovladatelný přes MIDI. To vše završuje hardwarově procesovaný RMS a peak level meter pro všech 48 kanálů. Zatížení procesoru CPU je díky tomu v neměřitelných hodnotách.

Rozšíření

Volitelné Time Code Option (TCO) rozhraní pro kartu HDSP 9632 může být použito i s HDSPe AES pro synchronizaci s LTC a videem. Díky technologii SteadyClock TCO nejen pasivně odečítá absolutní hodnoty z těchto signálů, ale navíc eliminuje jittery a provádí regeneraci nepřesného clocku. Disponuje také Word Clock rozhraním se stejnými vlastnostmi.

HDSPe AES je možné porvozovat současně (multicard) se všemi kartami HDSPe série vyjma RPM a MADIface.
