Tegeler Tube Summing Mixer

Tube Summing Mixer

analogový sumační mix s lampovým obvodem je způsob, jak do digitálního světa záznamu na počítačích dostat analogového ducha a využít jedinečných vlastností analogové mixáže. Tube Summing Mixer vám dává možnost přenést zvuk analogového mixu s výhodami digitálního pracovního postupu do pohodlí vašeho studia.

• analogový pasivní sumační mix
• lampový koncový člen s transformátory
• 40 kanálů – mono i stereo
• 2x výstup – na XLR i TRS
• přesné nastavení výstupní úrovně
• velké ručkové VU metry

počet kanálů a kaskádování
Díky 2× 20 kanálům je k dispozici dostatek vstupů pro smíchání i nejnáročnějších mixů. Pokud vám 40 vstupů nestačí, lze kaskádovat několik lampových sumačních mixů a zvýšit tak počet vstupů. Protože můžete použít více Tube Summing Mixerů současně, nestojí povýšení vašich mixů na vyšší úroveň nic v cestě.

přesné nastavení úrovně
Aby byla zajištěna přesná reprodukovatelnost mixu a vy jste příště mohli nastavit přesně stejné hodnoty, je lampový sumační mix vybaven stupňovitým výstupním spínačem místo potenciometru. To umožňuje praktické přesné nastavení výstupní hlasitosti v 3 dB krocích.

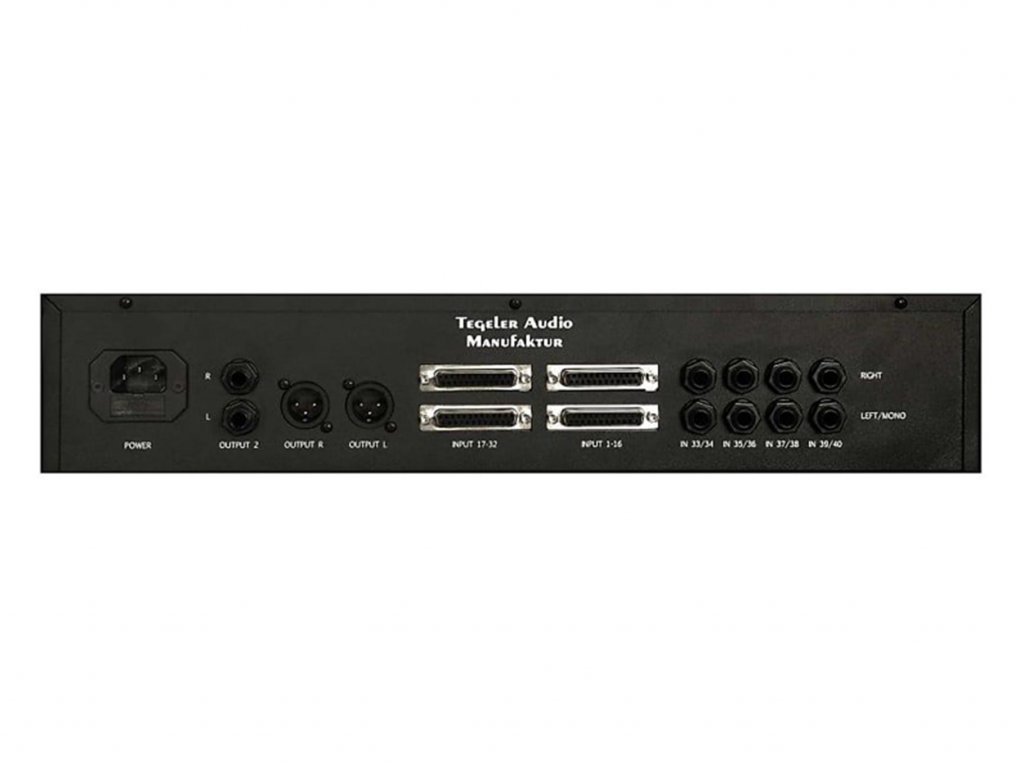

stereo vstupy na DB-25
Pro připojení 32 symetrických signálů slouží řadové konektory DB-25 – každý pro osm kanálů. Liché kanály jsou směrovány do levého výstupního kanálu, sudé do pravého.

stereo i mono vstupy na TRS 6,3
Pokud chcete v mixu použít monofonní signál, stačí jej připojit k jednomu z Left/Mono TRS 6,3 mm   konektorů (velký jack). Monofonní signál je pak automaticky distribuován do obou kanálů současně, takže se objeví přesně uprostřed stereobáze mixu. Pokud jsou zapojeny oba kanály, vstup se chová jako stereofonní.

lampy a transformátory
O zpracování signálů se stará analogová signálová cesta i elektronky a transformátory ve výstupním koncovém stupni. Výsledkem je typický analogový zvuk; otevřený a definovaný a hřejivý. Mix není stísněný a digitálně studený. Je prohřátý, otevřený a jednotlivé party jsou vzájemně propojené, čitelné a jasně definované.

výstupy
smíchaný stereofonní signál můžete odebírat ze dvou dvojic symetrických výstupů.

• Out 1 – symetrický stereo výstup: 2x XLR(m) (canon)
• Out 2 – symetrický i nesymetrický výstup: 2x TRS 6,3 mm (velký jack)

vlastnosti

• pasivní sumační mix
• vstupy:
  • 2× 16 symetrických vstupů: 4x konektor D-Sub (uspořádání Tascam®)
  • 2× 4 symetrické vstupy TRS 6,3 mm (Neutrik®stereo jack)
• výstupy:
  • Out 1: 2x XLR(m) (canon)
  • Out 2: 2x TRS 6,3 mm (velký jack)
• interní mixážní sběrnice s výstupem až +22 dBu
• aktivní lampový a transformátorový koncový stupeň
• podsvícené VU metry
• přepínač výstupní úrovně v 3 dB krocích

technické parametry

• konstrukce: diskrétní pasivní směšování
• frekvenční rozsah: 20 Hz - 40 kHz
• vstupní impedance: ≥ 10kΩ
• maximální vstupní úroveň: +22 dBu
• výstupní impedance: < 600 Ω
• maximální výstupní úroveň: +24 dBu
• dynamický rozsah: ≥ 110 dB

• napájení
  • interní napájecí zdroj
  • napětí: 230 V~/50 Hz nebo 115 V~/60 Hz
  • pojistka: 500 mA
  • maximální spotřeba: < 25 W
• rozměry (V x Š x H): 8,81 x 48,3 x 25 cm
• rackové rozměry: 19“ 2U
