MC100 PRO - Monitor-controler

je profesionální monitorový kontrolér s pěti stereofonními vstupy, třemi stereofonními monitorovými výstupy a jedním výstupem pro Subwoofer. Je vybaven běžnými i nadstandardními funkcemi pro monitoring. Regulátorem hlasitosti s velkým 50 mm otočným knoflíkem s 256 stupňovým reléově řízeným atenuátorem můžete nastavit výstupní úroveň s extrémní přesností. Sluchátkový výstup je opatřen funkcí X-Feed pro přirozený poslech na sluchátka. USB-C vstup je opatřen špičkovým DA převodníkem 384 kHz / 32-bit. Dva paralelní výstupy umožňuje připojit další zařízení ještě před regulátorem hlasitosti.

• profesionální monitorový kontrolér
• 5 stereofonních vstupů na XLR, RCA, TRS 3,5 i USB-C
• 3 páry monitorů a 1 subwoofer
• přesné ovládání hlasitosti 50 mm otočným ovladačem
• 256 stupňový reléově řízený atenuátor
• funkce Solo, L-R Swap, Ø Rev, Mono, Dim, Mute
• přesný D/A převodník 384 kHz / 32-bit
• funkce X-Feed pro přirozený sluchátkový poslech
• paralelní výstupy Slave Out pro externí zařízení

Díky pěti vstupům včetně USB vstupu s vysoce kvalitním D/A převodníkem, dvěma paralelním výstupům, třem výstupům pro monitory + subwoofer a sluchátkové cestě s funkcí X-Feed nabízí monitor MC100 PRO podstatně více než ostatní monitorové kontroléry. Kompletní nadstandardní funkce pro kontrolu stereofonního signálu, citlivé ovládání hlasitosti s absolutně přesným souběhem kanálů jej řadí k nejlépe vybaveným profesionálním studiovým zařízením. Špičkové technické parametry, nízká úroveň šumu a zkreslení jej navíc posouvají k samotným hranicím fyzikálních a technických možností.

Vstupy

Monitorový kontroler MC100 PRO nabízí následující stereofonní vstupy:

• Input 1, Input 2 - dva symetrické stereo vstupy na konektorech XLR (fem)
• Input 3 - nesymetrický stereo vstup s konektory RCA (cinch)
• Input 4 - nesymetrický stereo vstup na TRS 3,5 mm (malý jack) na předním panelu
• Input 5 – USB-C se špičkovým D/A převodníkem 384 kHz / 32-bit, formát PCM a DSD

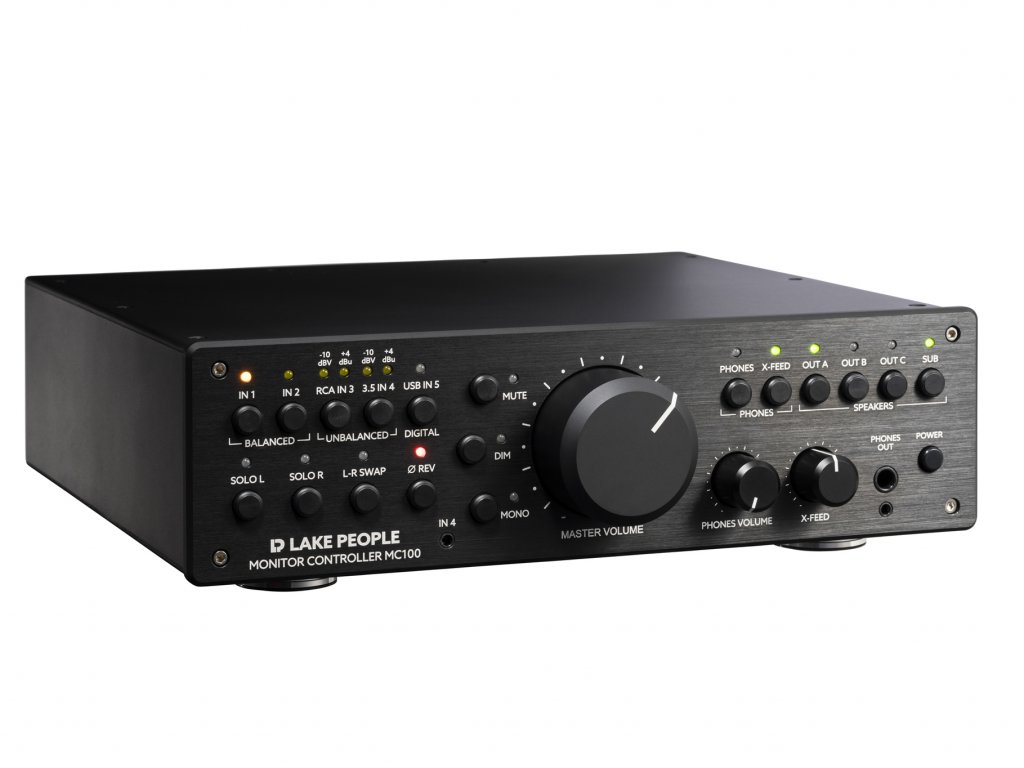

K volbě vstupu slouží tlačítka v levé horní části předního panelu. Vstupy se volí buď jednotlivě, nebo můžete zvolit i více vstupů; jejich signály pak slyšíte současně. Aktivní vstupy označuje svítící LED dioda. Kontrolka LED vstupu USB zobrazuje signály PCM zeleně a signály DSD modře. U nesymetrických vstupů 3 a 4 můžete vybrat mezi dvěma hodnotami citlivosti: komerční -10 dBV a profesionální +4 dBu.

Výstupy

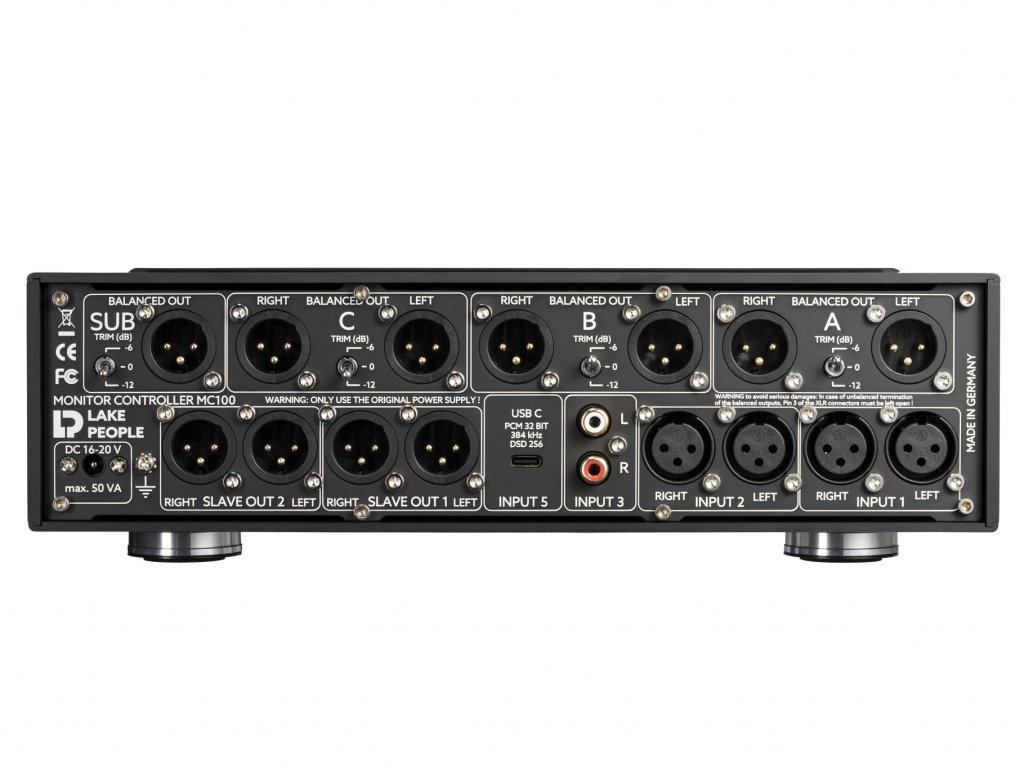

Stereofonní výstupy Out A, Out B, Out C a monofonní Sub jsou vyvedeny na symetrických konektorech XLR (male) pro připojení profesionálních aktivních monitorů nebo studiových zesilovačů. Úroveň každého výstupu lze nastavit na normované hodnoty 0, -6, -12 dB přepínači na zadním panelu u příslušných výstupů.
Pomocí tlačítek v pravé horní části předního panelu můžete výstupy A, B a C přepínat jednotlivě, nebo je můžete zvolit i současně. Monofonní výstup Sub pro Subwoofer se aktivuje samostatně; jeho přiřazení k příslušnému výstupu se automaticky uloží a pak se vyvolá pouhou volbou příslušného výstupu.

Př.: K výstupu Out A je přiřazen Sub, k Out B a Out C přiřazen není. Pak se Sub automaticky aktivuje při volbě Out A, a při zvolení Out B, nebo Out C se deaktivuje.

Paralelní výstupy Slave Out 1 a Slave Out 2 jsou vyvedeny na symetrických konektorech XLR (male). Na jejich úroveň a funkčnost nemá vliv ovládání hlasitosti ani volba výstupů. Můžete je použít pro připojení záznamového zařízení, externího VU metru, spektrálního analyzéru, stereo korelátoru, nebo jakéhokoli jiného zařízení.

Sluchátkový výstup se aktivuje samostatným tlačítkem Phones a má vlastní ovládání hlasitosti Phones Volume, které je nezávislé na celkové hlasitosti Master Volume. Funkce X-Feed se v případě potřeby aktivuje samostatně.
X-Feed efekt simuluje přirozený binaurální poslech monitorů, kdy i pravým uchem slyšíte levý monitor a naopak. Minimalizuje se tak někdy nepříjemný separovaný stereo poslech na sluchátka. Míru efektu X-Feed můžete nastavit otočným potenciometrem.
Sluchátkový zesilovač má mimořádný výkon, zvládne i sluchátka s vysokou impedancí. Můžete připojit sluchátka s konektory TRS 6,3 mm (velký jack) i TRS 3,5 mm (malý jack).

Monitorovací funkce

Pro práci se stereo signálem a jeho kontrolu slouží nadstandardní funkce. Aktivní stav je signalizován pomocí LED diod. K těmto funkcím patří:

• Solo L / Solo R – sólo levého a pravého kanálu
• L-R Swap – prohození levého a pravého kanálu
• Ø Rev – obrácení fáze levého kanálu
• Mono – přepnutí signálu do monofonního režimu
• Dim – zeslabení výstupního signálu o -20 dB
• Mute – deaktivace výstupů pro monitory

Ovládání hlasitosti

K přesnému nastavení výstupní úrovně signálu slouží vysoce kvalitní japonský potenciometr ALPS RK27 s masivním knoflíkem o průměru 50 mm. Potenciometr je konstruován pro profesionální přístroje v náročných provozech s dlouhou životností.

Model MC100 PRO je vybaven 256 stupňovým reléově řízeným atenuátorem. Nabízí tak oproti běžným řešením mnohem vyšší kvalitu zvuku, přesnost, minimální přeslechy, absolutní souběh obou kanálů a mnohem vyšší živostnost.

technické parametry

• provedení: stolní (desktop)
• frekvenční rozsah: 5 Hz – 70 kHz (-0,5 dB)
• vstupy:
  • In 1, In 2 – symetrické konektory XLR (male)
  • In 3 – nesymetrické konektory RCA (cinch), možnost -10 dBV a +4dBu
  • In 4 – nesymetrický TRS 3,5 mm (malý jack), možnost -10 dBV a +4dBu
  • In 5 – digitální na USB-C, 384 kHz / 32-bit, formát PCM a DSD
• výstupy:
  • Out A, Out B, Out C – na symetrických konektorech XLR (male), možnost volby 0, -6, -12 dB
  • Sub – na symetrickém konektoru XLR (male), možnost volby 0, -6, -12 dB
  • Slave Out 1, Slave Out 2 - na symetrických konektorech XLR (male)
  • Phones Out – na nesymetrických konektorech TRS 6,3 mm (velký jack) a TRS 3,5 mm (malý jack)
• ovládání hlasitosti: otočný ovladač ALPS s 50 mm knoflíkem
• atenuace hlasitosti: 256 stupňový reléově řízený atenuátor
• zkreslení THD+N (@ -1 dBFs): < -100 dB
• dynamický rozsah: > 110 dB
• přeslech mezi kanály: < -80 dB
• napájení: externí zdroj 15 V, max. 45 VA
• rozměry (Š x V x H): 29 x 8 x 25,6 cm
• barevné provedení: černá

balení obsahuje

• monitorový kontrolér MC100 PRO
• externí napájecí zdroj
• manuál
