Rupert Neve Designs MBT - Master Bus Transformer

MBT – Master Bus Transformer

stereofonní procesor pro záznam, mix i mastering, HPF, 2 pásmový hudební EQ, optický kompresor, šířka stereobáze, Texture SuperSilk, Zener Drive, přesné VU metry, symetrické vstupy na combo XLR/TRS, symetrické výstupy na XLR, možnost odzemnění LIFT, navržen a vyroben v USA

• stereofonní procesor nejvyšší kvality
• pro náběry, mix i mastering
• dvoupásmový EQ s HPF
• Color kompresor
• Width – práce se šířkou sterea
• Super Silk – Red i Blue
• Zener Drive pro přidání harmonické barvy
• přesné VU ukazatele
• symetrické vstupy i výstupy

Legenda přetrvává
Již více než šest desetiletí jsou audio transformátory základem filozofie Ruperta Neve při navrhování zvukových obvodů - a transformátory Rupert Neve Designs vyráběné na zakázku jsou nedílnou součástí prakticky každého produktu RND.

Ultimátní stereofonní procesor MBT – Master Bus Transformer je osazen legendárními transformátory RND a poskytuje neuvěřitelnou škálu barevných nuancí a možností. Ty jsou navrženy tak, aby proteplily, vylepšily, oživily, rozšířily a zcela změnily/transformovaly zdrojový materiál. Zkrátka z výstupu MBT vždy dostanete mnohem lepší a hudebnější zvuk lahodící vašemu uchu. Proto je MBT dokonalý "hudební nástroj" pro zpracování jakéhokoli zdroje zvuku.

Jedním ze vzrušujících aspektů práce s MBT je objevování toho, jak na sebe mohou jednotlivé sekce vzájemně působit. Někdy lze nejprve nastavit ekvalizér, jindy se dá začít dynamickou úpravou, příště zase vyjít od dobarvení pomocí SuperTexture. Jedno je jisté: MBT vybízí k experimentování na každém kroku.

K čemu se MBT hodí?
MBT stejně dobře poslouží pro zpracování jednotlivých zvuků v jednotlivých kanálech/stopách, při úpravě signálu skupiny nástrojů jako buss procesor, nebo jako finální nástroj pro celý mix. Ideální je také jako utimátní masteringový nástroj. Své uplatnění samozřejmě najde i při úpravě nabíraného zvuku.

• náběry nástrojů a skupin
• úprava stop/kanálů
• buss procesor
• mix a mastering

Spojuje nepopiratelně legendární tónovou kvalitu s nesmírně flexibilní sadou ovládacích prvků, které utvářejí váš zvuk.

Barevná kouzla pomocí HPF a Shelf EQ
První v řadě je filtr horní propusti HPF s plynulým nastavením frekvence od 15 Hz až po 100 Hz. Tak můžete velice účinně ze zvuku odstranit parazitní nízké kmitočty i zvuky, a tím dosáhnout vyšší dynamiky i hlasitosti výsledného zvuku.

Další je zcela nové koncipovaná sekce 2 pásmového ekvalizéru. Obsahuje dva filtry typu Shelf s rozsahem téměř tři oktávy. Filtry mají mírnou strmost a minimální fázové posuny, aby co nejméně zvuk deformovaly a chovaly se maximálně hudebně.
Každé pásmo ekvalizéru má regulaci zesílení +/- 9 dB.  Nastavení nízkých frekvencí LF EQ lze měnit v rozsahu 30 Hz až 240 Hz, s regulátorem HF EQ můžete regulovat výšky v rozsahu 3 kHz až 24 kHz.

Nová dynamika díky Color Comp
Díky zcela nové konstrukci optického kompresoru Color Comp je zdůrazněno nelineární zkreslení a barevné obohacení signálu.

S/C HPF odstraňuje nízké frekvence z řídicího signálu kompresoru, a tak značně snižuje jeho nechtěné "dýchání" zvláště při zpracování basových nástrojů nebo při mixu a masteringu. Rozsah frekvence plynule nastavitelného filtru je 20 Hz až 350 Hz.
Pomocí ovladače Blend můžete měnit poměr komprimovaného a nekomprimovaného signálu. Takto vzniklou paralelní kompresi můžete využít pro vrácení dynamiky a transientů při vyšší míře komprese.
Threshold určující práh, od kterého začíná kompresor pracovat, můžete nastavit v rozsahu 0 dBu až +24 dBu.
Parametr Release pro uvolnění komprese se pohubuje od 100 ms až po 1,5 sek. Tak máte možnost volit mezi šlapavým nebo hladkým uvolněným zvukem.
Kompresní poměr lze pomocí přepínače Ratio nastavit na nízký (2:1) pro jemnou a hladkou kompresi, nebo vysoký (5:1) pro mnohem dramatičtější naplnění zvuku.
Pomocí Gain můžete dorovnat hlasitostní úbytek, který vznikne kompresí.

Široké přirozené stereo
K rozšíření stereobáze a dosažení plastického prostorového zvuku slouží ovládací prvek Width. Pro zachování konkrétnosti a pevnosti nízkých frekvencí souží HPF, který z procesu "rozšíření" vyloučí nízké kmitočty. Jeho rozsah je od 50 Hz do 800 Hz.

Sekce je navržena tak, aby zvýšila vnímané stereofonní pole bez ztráty pevnosti a konkrétnosti nízkých kmitočtů. Přestože je inspirována obdobnou sekcí SFE z Portico II Master Buss Processor, vyznačuje se několika zásadními rozdíly:

• ovládání šířky stereobáze na MBT je (na rozdíl od většiny stereo enhancerů) pouze aditivní
• rozsah Width je mnohem větší pro možnost extrémnějších operací.
• má k dispozici HPF od 50 Hz do 800 Hz pro nastavení frekvenčního omezení Width, aby nízké frekvence zůstaly v mixu více uprostřed, zatímco středy a výšky se rozprostřou a vytvoří více prostoru.
• při přidávání Width dochází naopak k jemnému zúžení šířky vysokých frekvencí, aby nedošlo k přílišnému zvýraznění vyšších a ostřejších částí spektra.

Šťavnatá barva s technologií Super Silk
Obvod Silk je již dlouho oblíbený mezi uživateli Rupert Neve Designs pro komplexní a dokonalou kontrolu sudých a lichých harmonických v jakémkoli zdrojovém materiálu.

Díky nezávislým ovládacím prvkům Red, Blue, Harmonics a Zener Drive se manipulace s harmonickými dostává na zcela novou úroveň. Oproti předchozím verzím obsahuje Super Silk navíc další sadu transformátorů, které umožňují dynamičtější saturaci i přechodový clipping.

• Silk Red zvýrazňuje harmonické složky ve vyšších středních a vysokých frekvencích a dodává jim jiskru a lesk.
• Silk Blue zvýrazňuje harmonické v nízkých a středních frekvencích, tak vytváří větší hloubku a plnost.
• Ovládací prvek Harmonics zvyšuje celkový hudební harmonický obsah nasycením vlastního MBT transformátoru; toto nastavení se vzájemně ovlivňuje se Silk Blue i Silk Red.
• Zener Drive, který je na konci Super Silk sekce, je asymetrický obvod s měkkým klipem na bázi zenerovy diody. Ten nabízí zdůraznění lichých harmonických, jakmile se signál přiblíží k maximální hlasitosti MBT.

Úrovně sekcí díky In/Out zesilovačů
Aby bylo možné udržet optimální hlasitosti jednotlivých sekcí a jejich ideální návaznost, obsahuje MBT plně řízené mezistupňové transformátory a vstupní i výstupní zesilovače třídy A pro řízení všech úrovní. Výstupní zesilovače napájejí vlastní výstupní transformátory Rupert Neve Designs pro dosažení linkové výstupní úrovně a galvanické oddělení signálu.

Co MBT umí, k čemu se hodí?

• zkonstruován podle návrhů obvodů Ruperta Neve
• obvody třídy A s RND transformátorem
• oživuje monofonní nebo stereofonní stopy, tracky i mixy pomocí sady nových procesů
• přidá chybějící barvu a šťávu s novým obvodem Super Silk
• zkrotí i zdůrazní dynamiku a plnost pomocí optického Color Comp
• rychlá úprava barvy pomocí jemných a muzikálních korekcí LF a HF
• stereo beze ztráty ostrosti a konkrétnosti s novým obvodem Width
• přizpůsobení úrovní mezistupňových transformátorů s In/Out zesilovači

technické parametry

• vstupní impedance: 10 kOhm
• neaktivní procesy
  • odstup šumu (22 Hz – 22 kHz): vyšší než -95 dBu
  • zkreslení THD+N (0 dBu @ 1kHz): nižší než 0,004%
  • zkreslení THD+N (+20 dBu @ 1 kHz): nižší než 0,002%
  • maximální vstupní úroveň: +25,5 dBu
  • přeslechy @ 1 kHz: lepší než -95 dB
  • frekvenční rozsah
    • 5 Hz - 30 kHz: +/- 0,1 dB
    • 5 Hz - 60 kHz: +/- 0,25 dB
    • 5 Hz - 180 kHz: -3 dB
  • aktivní HPF
    • odstup šumu (22 Hz - 22 kHz): vyšší než -95 dBu
    • zkreslení THD+N (+20 dBu @ 1 kHz): nižší než 0,002%
  • aktivní Equalizer
    • odstup šumu (22 Hz - 22 kHz): vyšší než -93 dBu
    • zkreslení THD+N (+20 dBu @ 1 kHz): nižší než 0,002%
  • aktivní Comp
    • odstup šumu (22 Hz - 22 kHz): vyšší než -92 dBu
    • zkreslení THD+N (+20 dBu @ 1 kHz): nižší než 0,002%
  • aktivní Width
    • odstup šumu (22 Hz - 22 kHz): vyšší než -88 dBu
    • zkreslení THD+N (+20 dBu @ 1 kHz): nižší než 0,002%
  • aktivní SILK
    • odstup šumu (22 Hz - 22 kHz): vyšší než -95 dBu
    • zkreslení THD+N (+20 dBu @ 1 kHz): nižší než 0,003%

vlastnosti

• stereofonní analogový procesor
• ovládací prvky
  • 31 krokové přesné potenciometry
  • podsvícená funkční tlačítka
• Input
  • Input Trim: -12dB / +12 dB
  • HPF: 15 – 100 Hz
  • Input level LED:
    • zelená: -20 dB
    • červená: +23 dB
  • Equalizer
    • hudební korekce s malou strmostí
    • LF frekvence: 30 – 240 Hz
    • HF frekvence: 3 – 24 kHz
    • zdvih/útlum: +9 dB / -9 dB
  • Kompresor
    • Threshold: 0 - +24 dB
    • Ratio: 2:1 a 5:1
    • Release: 100 ms – 1,5 s
    • SideChain HPF: 20 – 350 Hz
    • Gain: 0 – +20 dB
  • Width
    • Stereo Processing: Min – Max
    • Width HPF: 50 – 800 Hz
  • Super Silk – použitelné nezávisle a současně
    • Blue
    • Red
    • Harmonics
    • Zener Drive
  • Output
    • Output Trim: -12 dB / +12 dB
    • VU metry:
      • 16 segmentové LED provedení
      • 0 dB – 24 dB

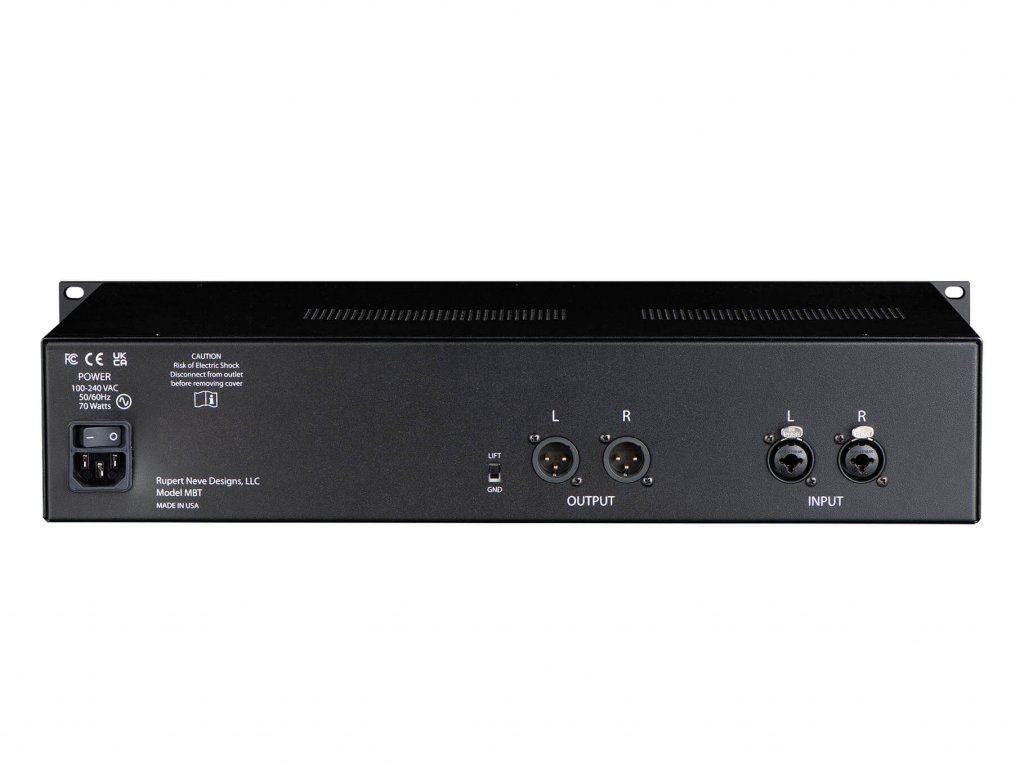

    • zadní panel
      • symetrické vstupy na combo XLR/TRS
        • vstupní úroveň: +26,8 dB na 1 kHz
      • symetrické výstupy na XLR
        • výstupní úroveň: +26,8 dB na 1 kHz
      • Lift: oddělení země napájení a šasi od země signálu
      • IEC konektor pro přívodní napájecí kabel

• napájení 100 – 240 V
• maximální příkon: 70 W

• rozměry MBT (Š x H x V): 48,3 x 25,7 x 8,9 cm
• hmotnost: 5,2 kg
• rozměry včetně obalu (Š x H x V): 55,9 x 45,7 x 22,1 cm
• hmotnost s obalem: 7,7 kg
