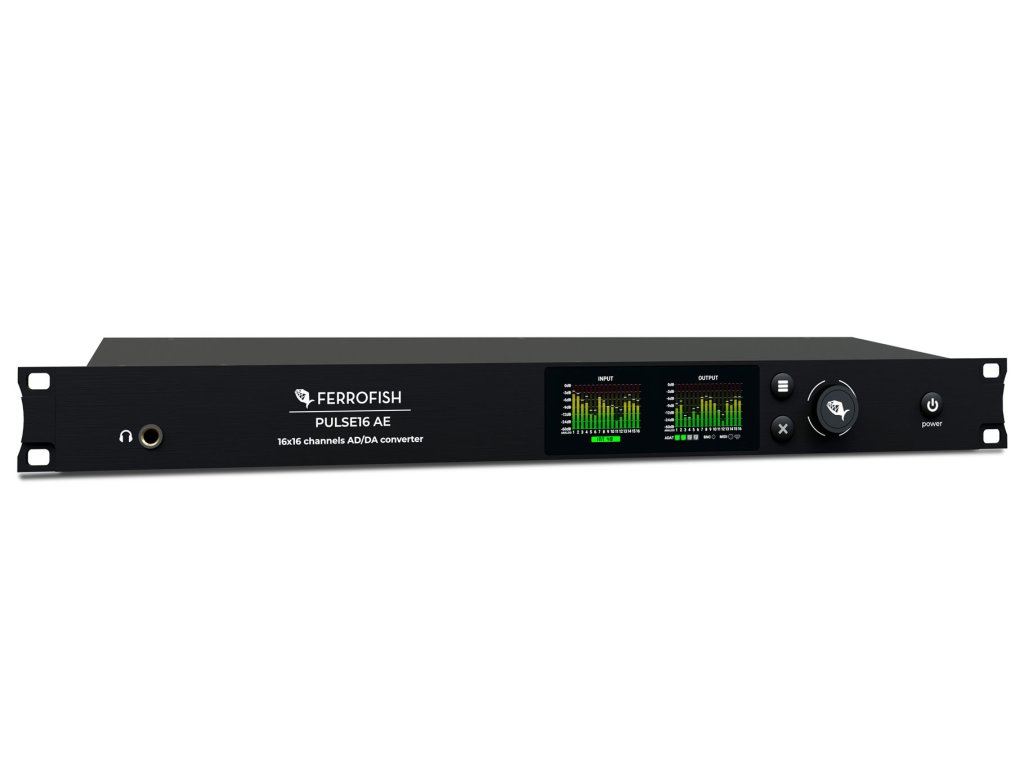

Pulse16 AE

Ferrofish Pulse16 AE je profesionální AD/DA převodník s 16 symetrickými analogovými vstupy a výstupy na konektorech TRS 6,3 mm (velký jack) a rozšířenou ADAT konektivitou až 32×32 kanálů. Nabízí špičkovou kvalitu převodu díky převodníkům ESS, vizuální monitoring na displeji s vysokým rozlišením a možnost vzdálené správy přes USB-C nebo MIDI. Díky kompaktnímu rackovému 1HU provedení a slotu pro DSP kartu je ideální pro studiové i live nasazení.

• AD/DA převodník 16×16
• 16+16 TRS 6,3 (velký jack)
• prémiové ESS čipy
• displej s vysokým rozlišením
• vzdálené řízení RemoteFish
• 4× ADAT In / 4× ADAT Out
• podpora SMUX
• Word Clock I/O
• sluchátkový výstup ESS DAC
• slot pro DSP kartu
• rack 1HU konstrukce
• barva černá

Typ a určení

Pulse16 AE je kompaktní profesionální AD/DA převodník určený pro propojení analogových a digitálních studiových zařízení. Umožňuje přesné směrování a převod signálu až do rozlišení 32 bit / 192 kHz a díky kvalitnímu hodinovému řízení zaručuje nízký jitter a stabilní synchronizaci.

Použití

Vhodný pro profesionální nahrávací studia, postprodukci i živé ozvučovací systémy. Slouží jako centrální směrovací uzel mezi analogovými a digitálními zařízeními.

Uživatelské rozhraní

Přední panel obsahuje dva displeje s vysokým rozlišením a vícebarevné LED metry, které zobrazují úrovně všech vstupů a výstupů. Ovládání probíhá pomocí otočného enkodéru a tlačítek pro rychlou navigaci.

Technologie a kvalita

Zařízení využívá čipy ESS ES9017 (DA) a ES9840Q (AD), které poskytují špičkový dynamický rozsah (až 120 dB) a velmi nízké zkreslení (THD+N –110 dB). Interní oscilátor s přesností ±1,5 ppm a digitálně řízená PLL zajišťují stabilní taktování.

Připojení

Pulse16 AE disponuje čtyřmi ADAT vstupy a výstupy, podporou SMUX pro vyšší vzorkovací frekvence (32 kanálů @48 kHz, 16 @96 kHz, 8 @192 kHz), Word Clock I/O (BNC), symetrickými vstupy a výstupy na TRS 6,3 mm (velký jack) a sluchátkovým výstupem. Připojení k počítači nebo ovládání zajišťuje port USB-C a TRS MIDI Type A.

Sluchátkový monitoring

Sluchátkový výstup využívá samostatný převodník ESS ES9023 s digitální regulací hlasitosti po 1 dB a čtyřstupňovou zesilovací architekturou. Podporuje sluchátka s impedancí 15–600 Ω.

Slot pro rozšíření o DSP kartu

Zařízení je vybaveno slotem pro rozšíření o DSP kartu, která umožňuje navýšení výpočetního výkonu a budoucí implementaci dalších funkcí zpracování signálu. Tato konstrukce prodlužuje životnost a přizpůsobitelnost zařízení.

vlastnosti

• typ produktu: AD/DA převodník
• formát: 19″ / 1 HU rackmount
• analogové vstupy a výstupy:
  • 16 × symetrický TRS 6,3 mm (velký jack) vstup
  • 16 × symetrický TRS 6,3 mm (velký jack) výstup
• Digitální rozhraní:
  • 4 × ADAT In / 4 × ADAT Out
  • podpora SMUX (32 kanálů @48 kHz, 16 @96 kHz, 8 @192 kHz)
  • Word Clock In/Out (BNC)
• Převodníky:
  • DAC: ESS ES9017 (32-bit / 192 kHz, DNR 120 dB, THD+N –110 dB, výstupní impedance 110 Ω)
  • ADC: ESS ES9840Q (32-bit / 192 kHz, DNR 116 dB, THD+N –108 dB, vstupní impedance 6 kΩ)
• Sluchátkový výstup:
  • 1 × TRS 6,3 mm (velký jack)
  • digitální regulace po 1 dB
  • 4 úrovně zesílení
  • impedance 15 – 600 Ω
  • samostatný ESS ES9023 DAC
• Hodiny (Clocking):
  • interní oscilátor 125 MHz (±1,5 ppm přesnost, ±2,5 ppm drift)
  • digitálně řízená PLL s aktivní redukcí jitteru
• Řízení a připojení:
  • USB-C rozhraní pro RemoteFish software (Mac/Windows)
  • MIDI I/O (TRS Type A) pro řízení a aktualizace firmwaru
• Napájení:
  • 12 V DC / 3 A
  • spotřeba 12 VA (nominálně), < 1 VA (standby)
• Rozměry a hmotnost:
  • 50 × 4,4 × 19 cm (Š × V × H)
  • 2 kg
• prodejní jednotka: kus

balení obsahuje

• Ferrofish Pulse16 AE jednotku
• napájecí adaptér 12 V DC
• uživatelskou dokumentaci
